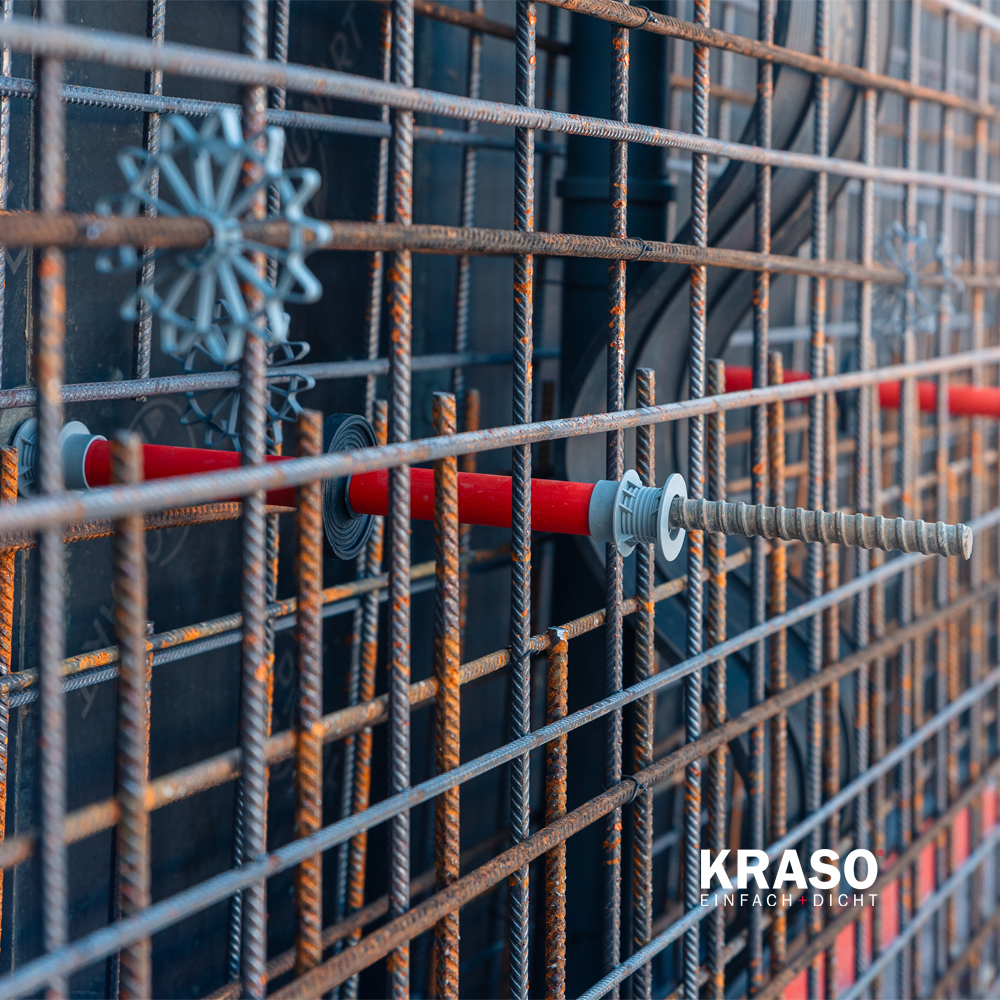

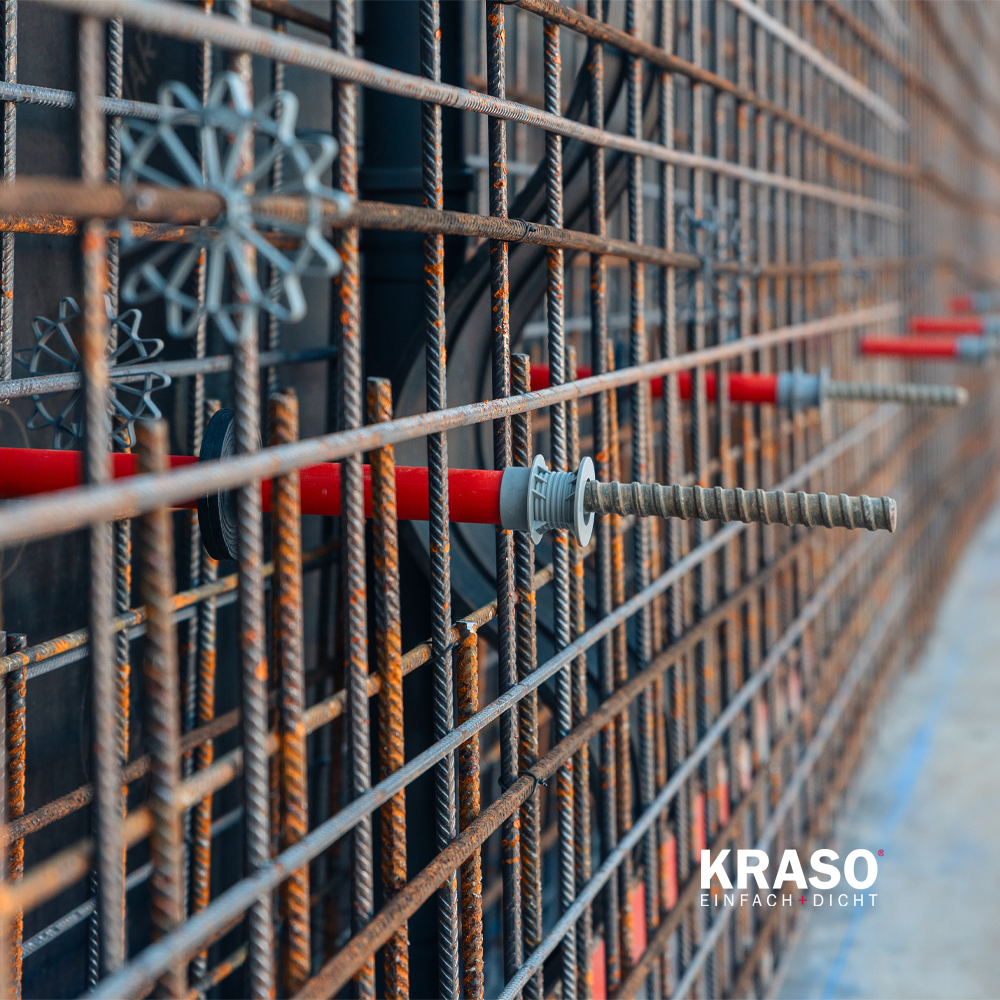

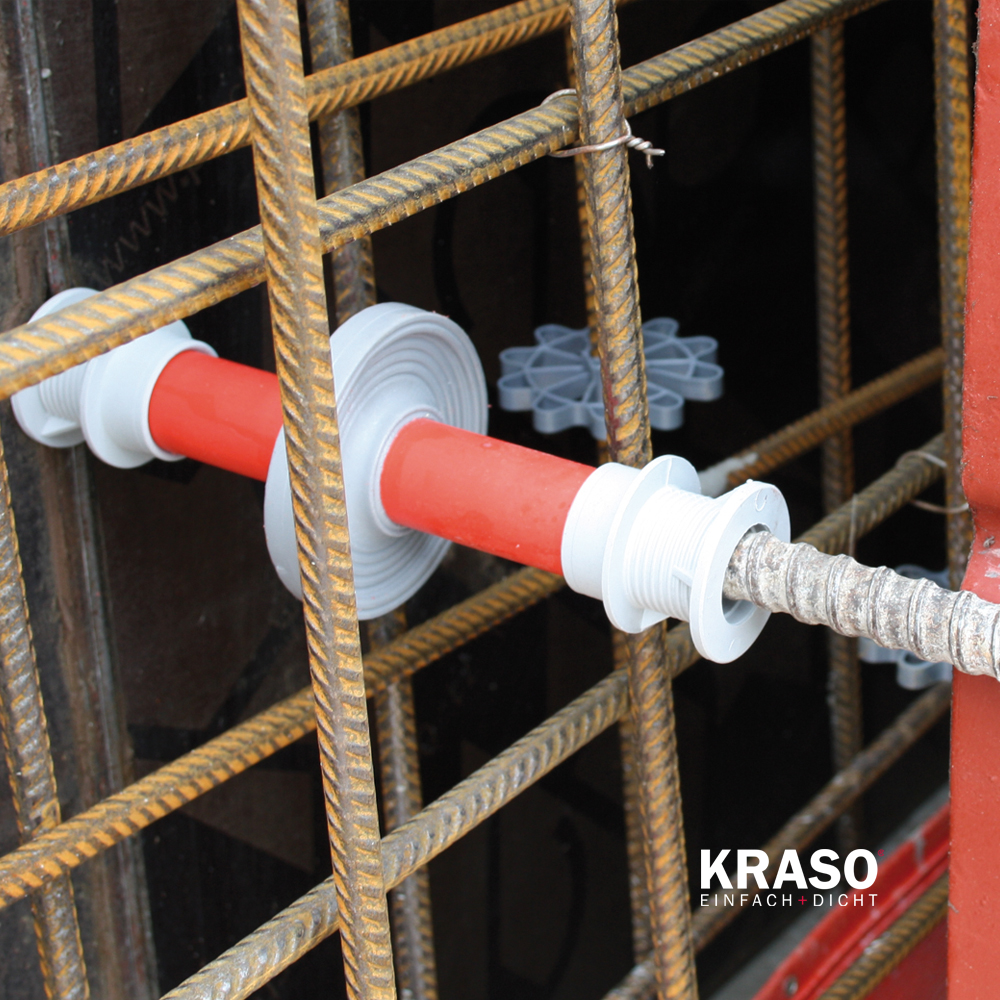

KRASO Spannstelle DWS - System -
KRASO Spannstelle DWS - System -
DruckWasserdichteSpannstelle | WU-Richtlinie: Beanspruchungsklasse 1 + 2
Einfache und schnelle Anwendung, druckwasserdicht bis 10 bar!
+ Lieferung fix und fertig auf Wandstärke - kein Zusammenbau auf der Baustelle erforderlich!
+ Einfacher Einbau - ohne aufwendiges Verkleben der Verschlussstopfen und lohnintensive Nacharbeiten!
+ 10 bar Druckwasserdichtigkeit innen und außen dank aufvulkanisierter Sperrscheibe
sowie Dicht- und Verschlussstopfen zum einfachen Verschließen.
+ Brandgeprüft bis F 180!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
Info
Lieferumfang:
Verpackungseinheit:
50 Stück - rotes KRASO Distanzrohr 22/26 mit KRASO Sperrscheibe und montierten Kappen
50 Stück - KRASO Dichtstopfen
100 Stück - Verschlussstopfen
Jede Wandstärke kurzfristig lieferbar! Auch für Spannstellensystem 26/30 lieferbar!
Downloads
Produktinformation
Prüfzeugnis
Montageanleitung
DWG-Dateien
-
Produktinfo_KRASO_DWS_System (1.13 MiB)
-
Prüfbericht_KRASO_DWS_Druckwasser (407.06 KiB)
-
Prüfbericht_KRASO_DWS_Brandprüfung (12.81 MiB)
-
Montageanleitung_KRASO_DWS_System (3.65 MiB)
-
DWG_KRASO_DWS_System_Wandstärke_15cm (852.12 KiB)
|

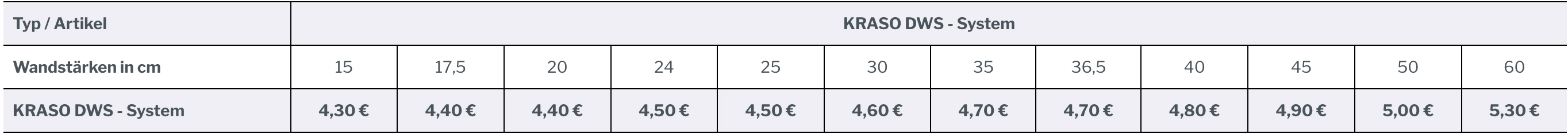

Typ / Artikel |
KRASO DWS - System |
|||||||||||
|
Wandstärken in cm |
15 |
17,5 |
20 |
24 |
25 |
30 |
35 |
36,5 |
40 |
45 |
50 |
60 |
|
KRASO DWS - System |
4,30 € |
4,40 € |
4,40 € |
4,50 € |
4,50 € |
4,60 € |
4,70 € |
4,70 € |
4,80 € |
4,90 € |
5,00 € |
5,30 € |
KRASO Futterrohr Typ FBV-FE - Futterrohr Echtmaß
dickwandiges Kunststoff-Futterrohr zur systemkonformen Anbindung an FBV-Folien | WU-Richtlinie: Beanspruchungsklasse 1 + 2Das Futterrohr für die FBV-Anbindung
+ Futterrohr zur systemkonformen Anbindung an Frischbetonverbundabdichtungen+ Herstellerunabhängig: Frischbetonverbundfolien (FBV) sämtlicher Hersteller lassen sich werkseitig in das System integrieren.+ KRASO FBV-Dichtungsmanschette aus rostfreiem Edelstahl V2A mit 20 cm umlaufender, eckiger Frischbetonverbundfolie+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!+ Das dickwandige Kunststoff-Futterrohr Echtmaß zum Einbetonieren: Als Aussparung für den nachträglichen Einbau von Kabeln und Rohren mittels Dichteinsatz!
+ Mit druckwasserdichter, umlaufender KRASO Vierstegdichtung – zertifiziert und geprüft: Durch ihre spezielle Geometrie geht die Vierstegdichtung eine druckwasser-, gas- und geruchsdichte Verkrallung mit dem Beton ein.
+ Material und Verarbeitung: KRASO Futterrohre werden aus wetterbeständigem und schlagfestem Kunststoff produziert. Die druckwasserdichte, umlaufende KRASO Vierstegdichtung wird per Vulkanisierung mit dem Kunststoffrohr verbunden.
+ IAF geprüft: Radondicht!+ Geprüft nach FHRK-Prüfgrundlage GE 102!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO Wanddurchführung Typ FR - KG 2000
in Übereinstimmung mit DIN EN 14758, für den Einbau in WU-Betonwände zum beidseitigen Anschließen von KG 2000 Rohren, mit druckwasserdichter, umlaufender, thermisch verschweißter KRASO Vierstegdichtung, einseitig angeformter Steckmuffe, einseitigem Spitzende und 2 KRASO Deckeln als Einbauhilfe | WU-Richtlinie: Beanspruchungsklasse 1 + 2Immer die richtige Fließrichtung
+ Eine Fließrichtung!+ Flexibler und dennoch dichter Anschluss an das Rohrsystem: Spannungen durch Setzungen der KG-Leitung werden minimiert!+ KRASO Vierstegdichtung – MPA-geprüft bis 10 bar! + IAF-geprüft: Radondicht!+ KG 2000: aus Polypropylen (PP), mineralverstärkt, glattwandig, langlebig+ In Übereinstimmung mit DIN EN 14758 (KG 2000)+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO Wanddurchführung Typ FR
in Übereinstimmung mit DIN EN 1401, für den Einbau in WU-Betonwände, zum beidseitigen Anschließen von KG/HT - Rohren | WU-Richtlinie: Beanspruchungsklasse 1 + 2
Immer die richtige Fließrichtung
+ Eine Fließrichtung!
+ Flexibler und dennoch dichter Anschluss an das Rohrsystem: Spannungen durch Setzungen der KG-Leitung werden minimiert!
+ KRASO Vierstegdichtung – MPA-geprüft bis 10 bar!
+ IAF-geprüft: Radondicht!
+ Form- und druckstabiles Vollwandmaterial: geringer Abrieb, Einbau auch bei niedrigen Temperaturen
+ In Übereinstimmung mit DIN EN 1401 (KG)
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO Wanddurchführung Typ FBV-FR
Wanddurchführung zur systemkonformen Anbindung an FBV-Folien | WU-Richtlinie: Beanspruchungsklasse 1 + 2Immer die richtige Fließrichtung im FBV-System
+ Wanddurchführung zur systemkonformen Anbindung an Frischbetonverbundabdichtungen+ Herstellerunabhängig: Frischbetonverbundfolien (FBV) sämtlicher Hersteller lassen sich werkseitig in das System integrieren.
+ KRASO FBV-Dichtungsmanschette aus rostfreiem Edelstahl V2A mit 20 cm umlaufender, eckiger Frischbetonverbundfolie+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!+ Dank der KRASO Wanddurchführung Typ FR können Abwasserrohre die Fließrichtung beibehalten! Überflüssige Kanten werden vermieden. Verstopfte Rohre: Fehlanzeige!
+ Durch den flexiblen und dennoch dichten Anschluss an das Rohrsystem werden Spannungen durch Setzungen der KG-Leitung minimiert!+ Mit der bis 10 bar druckwasserdichten, umlaufenden KRASO Vierstegdichtung bleibt der Keller trocken und geschützt vor Radon!+ Aus Vollwandmaterial! Erhältlich auch in KG 2000 aus Polypropylen (PP), mineralverstärkt, glattwandig, langlebig
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO Wanddurchführung Typ B
in Übereinstimmung mit DIN EN 1401, zum beidseitigen Anschließen von KG/HT - Rohren, mit druckwasserdichter, umlaufender KRASO Vierstegdichtung | WU-Richtlinie: Beanspruchungsklasse 1 + 2Die bewährte Wanddurchführung aus Vollwandmaterial+ KRASO Vierstegdichtung – MPA-geprüft bis 10 bar! + IAF-geprüft: Radondicht!
+ Form- und druckstabiles Vollwandmaterial: geringer Abrieb, Einbau auch bei niedrigen Temperaturen
+ In Übereinstimmung mit DIN EN 1401 (KG) + Beidseitig angeformte Steckmuffe zum Anschluss von KG/HT - Rohren
+ Inklusive zwei KRASO Deckeln als Einbauhilfe!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO Wanddurchführung Typ B - KG 2000
in Übereinstimmung mit DIN EN 14758, für den Einbau in WU-Betonwände zum beidseitigen Anschließen von KG 2000 - Rohren, mit druckwasserdichter, umlaufender, thermisch verschweißter KRASO Vierstegdichtung, beidseitig angeformter Steckmuffe und 2 KRASO Deckeln als Einbauhilfe | WU-Richtlinie: Beanspruchungsklasse 1 + 2Die bewährte Wanddurchführung aus KG 2000+ KRASO Vierstegdichtung – MPA-geprüft bis 10 bar! + IAF-geprüft: Radondicht!
+ KG 2000: aus Polypropylen (PP), mineralverstärkt, glattwandig, langlebig+ In Übereinstimmung mit DIN EN 14758 (KG 2000)+ Beidseitig angeformte Steckmuffe zum Anschluss von KG 2000 - Rohren
+ Inklusive zwei KRASO Deckeln als Einbauhilfe!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO DWS - System - Zubehör
zum druckwasserdichten Verschließen der KRASO Spannstelle DWS - SystemEinfache und schnelle Anwendung,
druckwasserdicht bis 10 bar!+ DruckWasserdichte Spannstelle als Abstandhalter für die Schalung von WU-Betonwänden+ Lieferung fix und fertig auf Wandstärke - kein Zusammenbau auf der Baustelle erforderlich!
+ Einfacher Einbau - ohne aufwendiges Verkleben der Verschlussstopfen und lohnintensive Nacharbeiten!
+ 10 bar Druckwasserdichtigkeit innen und außen dank aufvulkanisierter Sperrscheibe
sowie Dicht- und Verschlussstopfen zum einfachen Verschließen.
+ Brandgeprüft bis F 180!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
