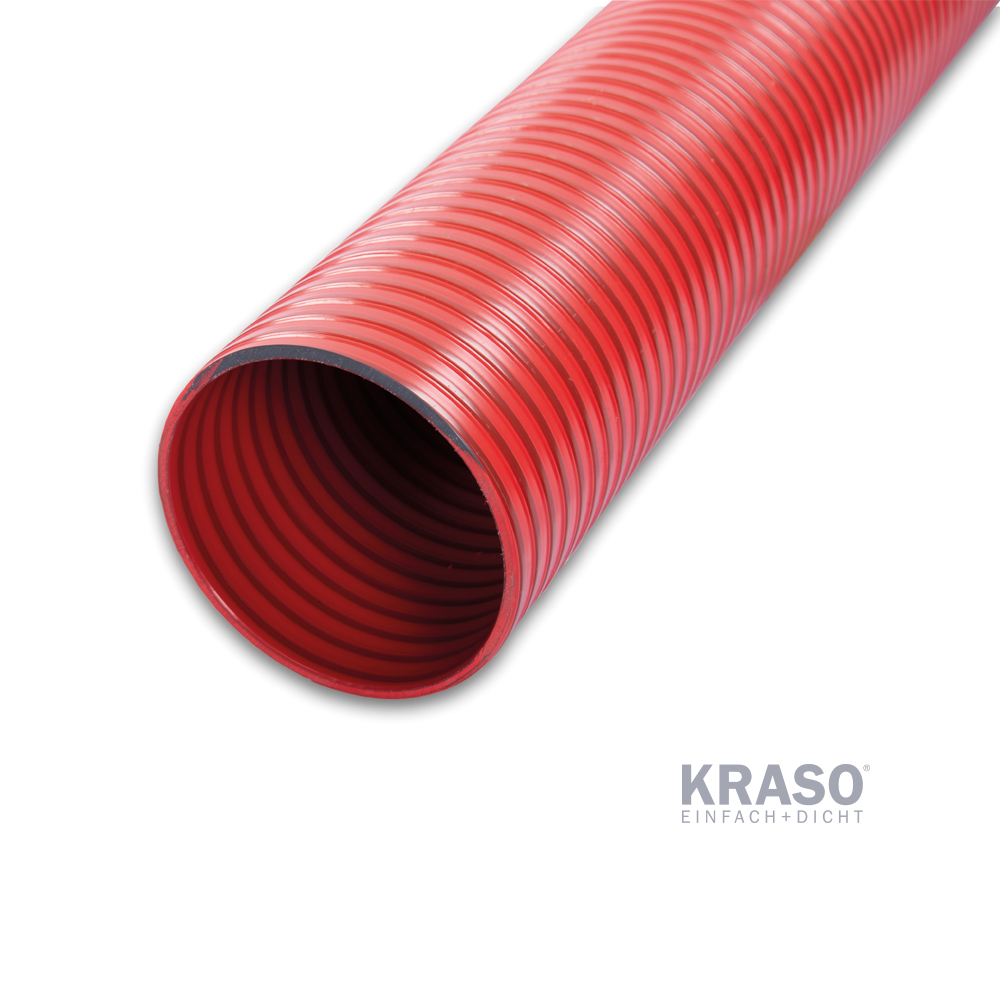

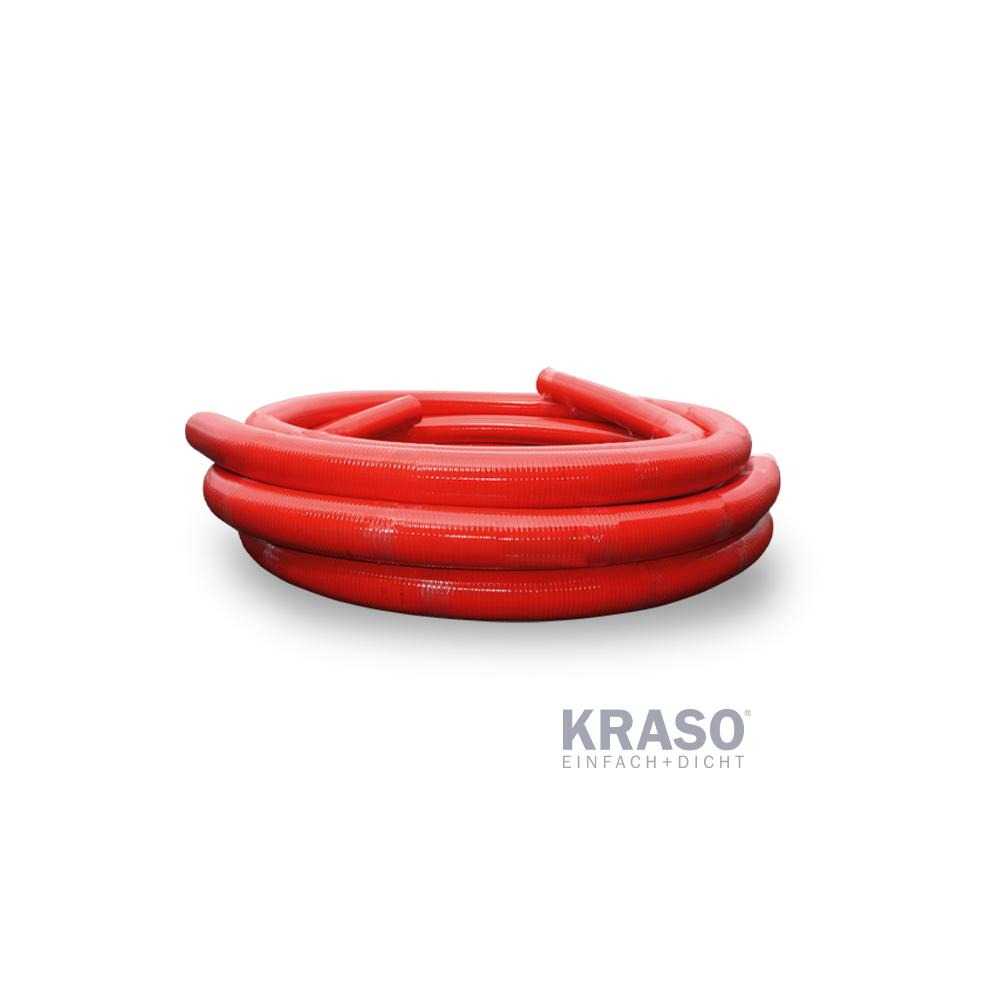

KRASO FLS - Flexibles Leerrohr-System
KRASO FLS - Flexibles Leerrohr-System
Flexibles Leerrohr-System als Kabelschutzschlauch für gas- und wasserdichte Anbindung an
KRASO Kabeldurchführung KDS, Überdruck von 4,0 bzw. 3,0 bar, Unterdruck 0,7 bzw. 0,5 bar,
schwere Ausführung für hohe mechanische Beanspruchung, innen glatt für schonenden Kabelzug,
außen glatt zur optimalen Abdichtung, flexibel, erhöhte Druck- und Vakuumfestigkeit, hohe axiale
Festigkeit, gute Laugen- und Säurebeständigkeit, sole- und seewasserfest, gute UV- und Ozonbeständigkeit, gas- und flüssigkeitsdicht, RoHS konform (Restriction of Hazardous Substances)
Immer das richtige Zubehör für KRASO Kabeldurchführung KDS + Gebäudeeinführung KDS 150
+ Mit dem passenden Zubehör lassen sich die KRASO Kabeldurchführung KDS 90 / KDS 150 als Dichtpackungen und die KRASO Gebäudeeinführung KDS 150 zu einem komplett individuellen System konfigurieren - so wie es für anspruchsvolle Bauvorhaben benötigt wird.
+ Unsere Experten beraten Sie gerne zu den zahlreichen Möglichkeiten - auch vor Ort!
Info
Downloads
Produktinformation
Datenblatt
DWG-Dateien
-
Produktinfo_KRASO_Kabeldurchführung_FLS (561.83 KiB)
-
Datenblatt_KRASO_Kabeldurchführung_FLS_110 (209.36 KiB)
-
Datenblatt_KRASO_FLS_zv (232.08 KiB)
-
DWG_KRASO_FLS_110_20m (245.29 KiB)
|
Typ / Artikel |
KRASO FLS 90 |
KRASO FLS 110* |
KRASO FLS 150* ** |
|
InnenDurchmesser ID in mm |
80 |
101 |
150 |
|
Außendurchmesser in mm |
88 |
113 |
163 |
|
Biegeradius in mm |
200 |
350 |
600 |
|
Gewicht in kg/m ca. |
1,5 |
2,9 |
4,3 |
|
Materialstärke in mm |
4 |
6 |
6,5 |
|
Scheiteldruckfestigkeit |
629 N |
1520 N |
936 N |
|
Klassifizierung nach DIN EN 61386-24 |
N250 (erreichte Prüfkraft F: 364 N) |
N250 (erreichte Prüfkraft F: 293 N) |
N250 (erreichte Prüfkraft F: 388 N) |
|
Lagerlängen in m |
30 |
30 |
25 |
|
KRASO FLS |
22 € per Meter |
33 € per Meter |
43 € per Meter |
|
Schnittkosten*** |
16 € |
22 € |
- |
|
* Mindestabnahme 10 m ** Frachtkosten für den KRASO FLS 150 nur auf Anfrage *** nicht rabattfähig |
|||
KRASO Gebäudeeinführung KDS 150 - Sonder
Biegeradius ca. 200 cm, für den sicheren Anschluss von Versorgungsleitungen wie z.B. Wasser - Strom - Telefon usw. im nicht unterkellerten Bereich. Mit Aufstellvorrichtung, Leerrohraufsatz 20 cm, sowie druckwasserdichter, umlaufender KRASO Vierstegdichtung und 2 KRASO KDS Verschlussdeckeln
KRASO Gebäudeeinführung KDS 150
zur Einführung von Versorgungsleitungen wie z.B. Wasser - Strom - Telefon usw. in nicht unterkellerte Gebäude. Zum Abdichten von Medienleitungen im Leerrohraufsatz keinen KRASO Systemdichteinsatz KDS 150, sondern KRASO Dichteinsätze verwenden! | WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit optionalem Spachtelflansch DIN 18533 W1 -E
Hat den Bogen raus – für Industrie und Gewerbe
+ Kabel und Rohre sicher und zuverlässig ins Gebäude führen: Mit einem Radius von 650 mm bzw. 1000 mm lassen sich Grundleitungen und Kabelschutzrohre im 90° Winkel an Gebäude ohne Unterkellerung anschließen.
+ KRASO Kabeldurchführungssystem KDS 150: flexibel und vielfach kombinierbar
+ Die KRASO Gebäudeeinführung KDS 150 kann durch das Stecksystem zu einer Reihe von beliebiger Anzahl erweitert werden - je nach Bedarf!
+ Zur Einführung von Leitungen wie z.B. Wasser, Strom, Telefon usw. in nicht unterkellerte Gebäude: Die optimale Lösung für Industrie und Gewerbe!
+ Abdichtung in der Bodenplatte durch druckwasserdichte, umlaufende KRASO Vierstegdichtung
+ Mit stabiler Aufstellvorrichtung zur Positionierung vor dem Betonieren
+ Flexible Anschlussmöglichkeiten auf der Außenseite durch KRASO Kabeldurchführungssystem KDS 150
+ Zusätzliche Medienrohrabdichtung innenseitig durch KRASO Dichteinsätze
+ Im Lieferumfang enthalten: KRASO KDS 150 Leerrohraufsatz mit Bajonettanschluss, für den Fußbodenaufbau mit Fußbodenheizung, Dämmung und Estrich
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit optionalem Spachtelflansch DIN 18533 W1 -E
KRASO KDS 150 als Doppeldichtpackung - 45 Grad
mit vormontierten Bügeln und Styroporhalterungen zum Einbau im 45° Winkel | WU-Richtlinie: Beanspruchungsklasse 1 + 2Preise auf Anfrage! Kompatibel, dicht, sicher – die Doppeldichtpackung mit System+ Kompatibel mit allen gängigen Systemen! Dicht dank druckwasserdichter, umlaufender KRASO Vierstegdichtung! Sicher durch bruchunempfindliches Vollwandmaterial!+ Intelligentes, umfassendes und flexibles Kabeldurchführungssystem für komplexe Neubauten: Öffentliche Gebäude, Kliniken, technisch-naturwissenschaftliche Einrichtungen oder den industriell-gewerblichen Bereich+ Horizontal und vertikal kombinierbar, Einbau im 45° Winkel mit vormontierten Bügeln, verfügbar für Fertigteilwände oder zur Einbindung in Flächenabdichtungen.
+ Für jede Anwendung das passende Zubehör!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO Kabeldurchführung FBV-KDS
Kabeldurchführungssystem zum Einbetonieren | WU-Richtlinie: Beanspruchungsklasse 1 + 2Doppeldichtpackung im FBV-System
+ Kabeldurchführung zur systemkonformen Anbindung an Frischbetonverbundabdichtungen+ Herstellerunabhängig: Frischbetonverbundfolien (FBV) sämtlicher Hersteller lassen sich werkseitig in das System integrieren.+ KRASO FBV-Dichtungsmanschette aus rostfreiem Edelstahl V2A mit 20 cm umlaufender, eckiger Frischbetonverbundfolie.
+ Kompatibel mit allen gängigen Systemen! Dicht dank druckwasserdichter, umlaufender KRASO Vierstegdichtung! Sicher durch bruchunempfindliches Vollwandmaterial!+ Das intelligente, umfassende und flexible Kabeldurchführungssystem für komplexe Neubauten: Öffentliche Gebäude, Kliniken, technisch-naturwissenschaftliche Einrichtungen oder den industriell-gewerblichen Bereich.
+ Beidseitig steckbar zur möglichen Paketbildung.
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO KDS als Doppeldichtpackung
Kabeldurchführungssystem zum Einbetonieren, beidseitig steckbar zur möglichen Paketbildung, für die spätere Belegung von Medienleitungen mittels KRASO Systemdichteinsatz (nicht im Lieferumfang enthalten) oder zum Anschluss von Kabelleerrohren mittels KRASO Systemdeckel (nicht im Lieferumfang enthalten).
Optional erhältlich: KRASO Abstandhalter 40 mm für KDS 150 Doppeldichtpackung zur Vergrößerung des Achsabstandes von 210 mm auf 250 mm | WU-Richtlinie: Beanspruchungsklasse 1 + 2Kompatibel, dicht, sicher – die Doppeldichtpackung mit System+ Kompatibel mit allen gängigen Systemen! Dicht dank druckwasserdichter, umlaufender KRASO Vierstegdichtung! Sicher durch bruchunempfindliches Vollwandmaterial!+ Intelligentes, umfassendes und flexibles Kabeldurchführungssystem für komplexe Neubauten: Öffentliche Gebäude, Kliniken, technisch-naturwissenschaftliche Einrichtungen oder den industriell-gewerblichen Bereich+ Horizontal und vertikal kombinierbar, Einbau im 45° Winkel mit vormontierten Bügeln, verfügbar für Fertigteilwände oder zur Einbindung in Flächenabdichtungen+ Für jede Anwendung das passende Zubehör!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO KDS als Einfachdichtpackung
Kabeldurchführungssystem zum Einbetonieren, mit druckwasser- sowie gasdichter, umlaufender KRASO Vierstegdichtung und KDS Verschlussdeckeln, einseitig steckbar zur möglichen Paketbildung, für die spätere Belegung von Medienleitungen mittels KRASO Systemdichteinsatz (nicht im Lieferumfang enthalten) oder zum Anschluss von Kabelleerrohren mittels KRASO Systemdeckel (nicht im Lieferumfang enthalten).
Optional erhältlich: KRASO Abstandhalter 40 mm für KDS 150 Einfachdichtpackung zur Vergrößerung des Achsabstandes von 210 mm auf 250 mm | WU-Richtlinie: Beanspruchungsklasse 1 + 2 Kompatibel, dicht, sicher – die Einzeldichtpackung mit System+ Kompatibel mit allen gängigen Systemen! Dicht dank druckwasserdichter, umlaufender KRASO Vierstegdichtung! Sicher durch bruchunempfindliches Vollwandmaterial!+ Intelligentes, umfassendes und flexibles Kabeldurchführungssystem für komplexe Neubauten: Öffentliche Gebäude, Kliniken, technisch-naturwissenschaftliche Einrichtungen oder den industriell-gewerblichen Bereich+ Horizontal und vertikal kombinierbar, Einbau im 45° Winkel mit vormontierten Bügeln, verfügbar für Fertigteilwände oder zur Einbindung in Flächenabdichtungen+ Für jede Anwendung das passende Zubehör!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO KDS 150 als Einfachdichtpackung mit Spachtelflansch
Kabeldurchführungssystem zum Einbetonieren, mit gas- und druckwasserdichter, umlaufender KRASO Vierstegdichtung, inkl. KDS Verschlussdeckel, mit Spachtelflansch, Gewebe beschichtet oder aufgeraut, umlaufend ca. 7 cm, zur sicheren Anbindung von Bitumen- und Reaktivabdichtungen oder einer Frischbetonverbundfolie, für die spätere Belegung von Medienleitungen mittels KRASO Systemdichteinsatz KDS oder zum Anschluss von Kabelleerrohren mittels KRASO Systemdeckel | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -EKompatibel, dicht, sicher – die Einfachdichtpackung mit System
+ Kompatibel mit allen gängigen Systemen! Dicht dank druckwasserdichter, umlaufender KRASO Vierstegdichtung! Sicher durch bruchunempfindliches Vollwandmaterial!
+ Intelligentes, umfassendes und flexibles Kabeldurchführungssystem für komplexe Neubauten: Öffentliche Gebäude, Kliniken, technisch-naturwissenschaftliche Einrichtungen oder den industriell-gewerblichen Bereich+ Horizontal und vertikal kombinierbar, Einbau im 45° Winkel mit vormontierten Bügeln, verfügbar für Fertigteilwände oder zur Einbindung in Flächenabdichtungen+ Für jede
Anwendung das passende Zubehör!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO KDS 150 als Doppeldichtpackung mit Spachtelflansch
Kabeldurchführungssystem zum Einbetonieren, mit gas- und druckwasserdichter, umlaufender KRASO Vierstegdichtung, inkl. 2 KDS Verschlussdeckeln, mit Spachtelflansch, Gewebe beschichtet oder aufgeraut, umlaufend ca. 7 cm, zur sicheren Anbindung von Bitumen- und Reaktivabdichtung (z.B. KMB) oder einer Frischbetonverbundfolie, für die spätere Belegung von Medienleitungen mittels KRASO Systemdichteinsatz KDS oder zum Anschluss von Kabelleerrohren mittels KRASO Systemdeckel | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -EKompatibel, dicht, sicher – die Doppeldichtpackung mit System
+ Kompatibel mit allen gängigen Systemen! Dicht dank druckwasserdichter, umlaufender KRASO Vierstegdichtung! Sicher durch bruchunempfindliches Vollwandmaterial!
+ Intelligentes, umfassendes und flexibles Kabeldurchführungssystem für komplexe Neubauten: Öffentliche Gebäude, Kliniken, technisch-naturwissenschaftliche Einrichtungen oder den industriell-gewerblichen Bereich+ Horizontal und vertikal kombinierbar, Einbau im 45° Winkel mit vormontierten Bügeln, verfügbar für Fertigteilwände oder zur Einbindung in Flächenabdichtungen+ Für jede
Anwendung das passende Zubehör!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO Abstandhalter
gewährleistet den ausreichenden Abstand zwischen flexiblen Leerrohren, leichter, schlagzäher, witterungsbeständiger und verrottungsfester KunststoffabstandhalterImmer das richtige Zubehör für KRASO Kabeldurchführung KDS + Gebäudeeinführung KDS 150 + Mit dem passenden Zubehör lassen sich die KRASO Kabeldurchführung KDS 90 / KDS 150 als Dichtpackungen und die KRASO Gebäudeeinführung KDS 150 zu einem komplett individuellen System konfigurieren - so wie es für anspruchsvolle Bauvorhaben benötigt wird.+ Unsere Experten beraten Sie gerne zu den zahlreichen Möglichkeiten - auch vor Ort!
