KRASO Bauherren-Komfortpaket

KRASO Bauherren-Komfortpaket - Wand

Mehrsparten-Hauseinführung für Versorgungsleitungen (Gas, Wasser, Strom, Telekommunikation) bei unterkellerten Gebäuden, KRASO BKP Gas Montagesets optional erhältlich | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E

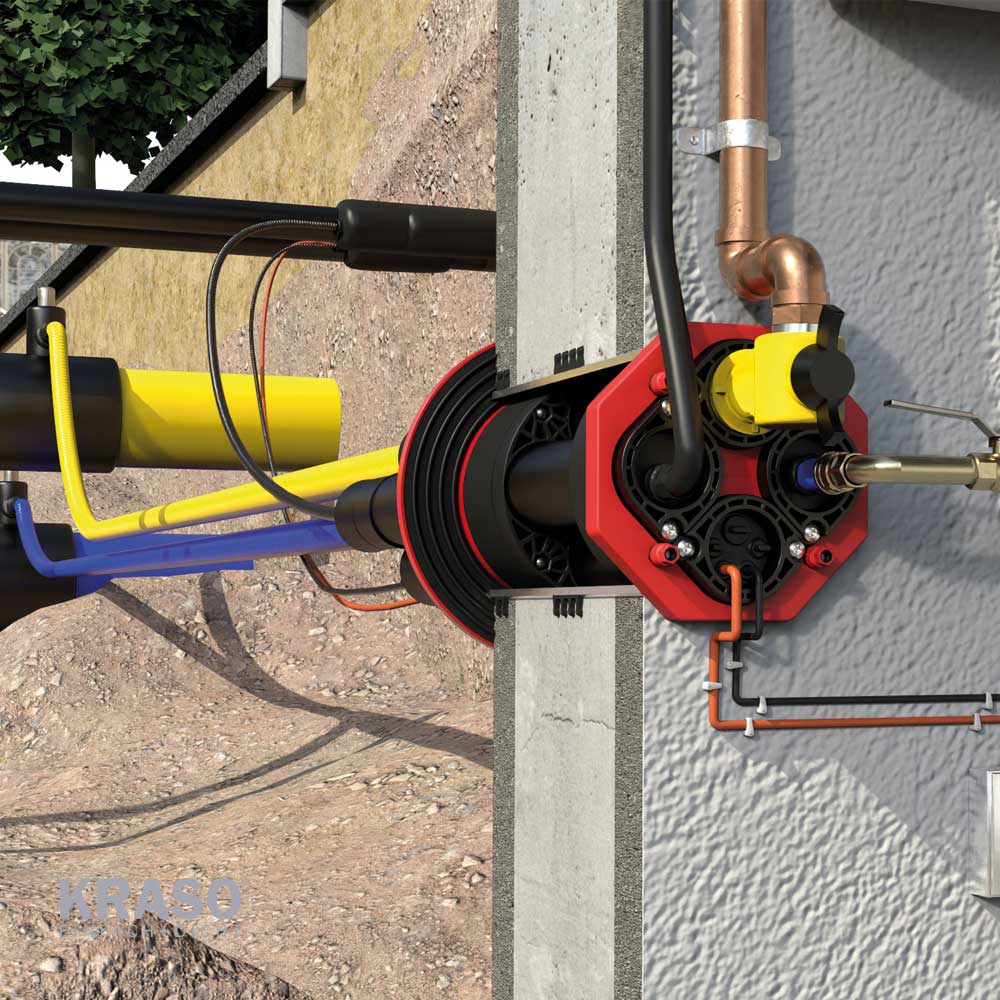

Mehrsparten-Hauseinführung für unterkellerte Gebäude: Gas, Wasser, Strom und Telekommunikation

+ DVGW-Zulassung nach VP 601: Gas- und druckwasserdichtes Gesamtsystem bis 1 bar!

+ Für Kernbohrung und Futterrohr DN 200 (199 - 203 mm). Für Fertigteilwände und Ortbetonwände!

+ Außendichtelement mit Dichtflansch nach DIN 18533! Dichtbreite: 80 mm

+ Dicht in WU-Betonkonstruktionen mit Beanspruchungsklasse 1 (ständig oder zeitweise drückendes Wasser).

+ Radondichtigkeit IAF geprüft - erfüllt die Anforderungen für Radonvorsorgegebiete gem. FHRK Merkblatt MB 101! Methangasbeständig!

+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!

+ Geteilte Endstopfen zur einfachen Montage!

+ Bereit für den Netzanschluss von Gas, Wasser, Strom und Telekommunikation:
Geprüft nach DVGW! Inklusive KRASO BKP - Dichteinsätzen für Strom/Wasser, Telekommunikation, Strom + Telekommunikation

+ Optional erhältliche KRASO BKP Gas Montagesets:
• Gashauseinführung Schuck DN 25
• Gashauseinführung RMA DN 25
• Gashauseinführung Voigt DN 25
• Gashauseinführung Voigt DN 32

+ Inklusive KRASO BKP - Wand - Verlängerungsset!

+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E

Info

Lieferumfang:

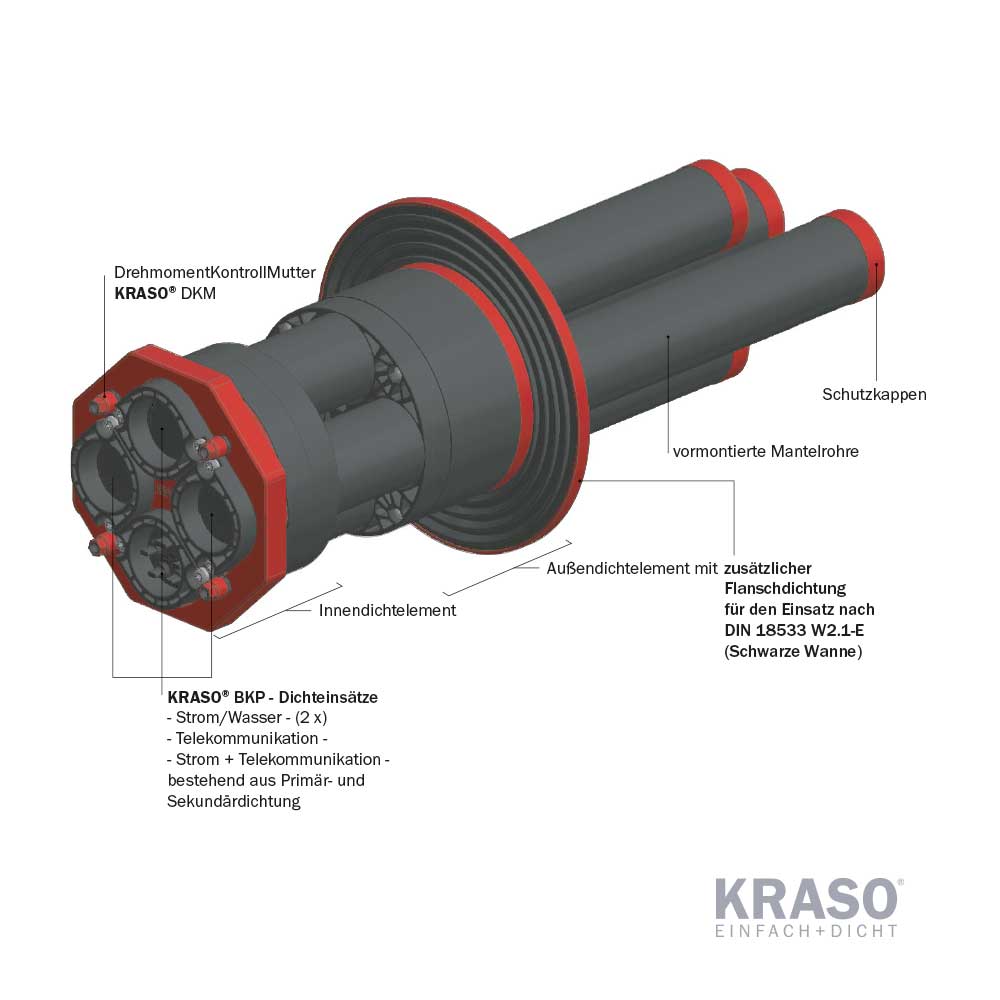

• KRASO Bauherren-Komfortpaket - Wand bestehend aus

- Innendichtelement mit vormontierten Mantelrohren inkl. Schutzkappen für die Aufnahme der Leitungen für Gas, Wasser, Strom Telekommunikation

- Außendichtelement

• KRASO BKP - Wand - Verlängerungsset bestehend aus

- 4 x Doppelsteckmuffe DN 75
- 8 x Dichtungsring
- Gleitmittel

• Montageanleitung KRASO Bauherren-Komfortpaket - Wand

• Zollstock

• Installationssets bestehend aus

– KRASO BKP - Dichteinsatz - Strom/Wasser - 2 Stück
mit stufenloser Scheibentechnik 26 - 50 mm oder blind
- Primärdichtung + Sekundärdichtung Strom/Wasser
- Mantelrohrendstopfen bestehend aus
· Endstopfen Strom/Wasser - geteilt -
· Schlauchverbinder 80

– KRASO BKP - Dichteinsatz - Telekommunikation -
Spannbereich: 5 - 13 mm, 3 x 7 - 13 mm, 13 - 21 mm
- Primärdichtung + Sekundärdichtung Telekommunikation
- Mantelrohrendstopfen bestehend aus
· Endstopfen Telekommunikation - geteilt -
· Schlauchverbinder 80

– KRASO BKP - Dichteinsatz - Strom + Telekommunikation -
Spannbereich: Strom 25 - 36 mm / Telekommunikation 2 x 5 - 10 mm, 3 x 7 - 14 mm
- Primärdichtung + Sekundärdichtung Strom + Telekommunikation
- Mantelrohrendstopfen bestehend aus
· Endstopfen Strom + Telekommunikation
· Schlauchverbinder 80
- Tube Gleitmittel

optional erhältliche KRASO BKP Gas Montagesets:

• Schuck DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen

• RMA DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen

• Voigt DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen

• Voigt DN 32 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen

Downloads

Produktinformation

Produktinfo_KRASO_bkp_wand (4.74 MiB)

Datenblatt

kraso_techn_datenblatt_bkp_wand (792.48 KiB)

Prüfzeugnis

Pruefzeugnis_KRASO_BKP_Wand_englisch (860.79 KiB)
Prüfbericht_KRASO_BKP_Dichteinsatz (605.72 KiB)
Pruefzeugnis_KRASO_BKP_Wand_deutsch (886.78 KiB)

Montageanleitung

KRASO BKP - Wand - Montageanleitung (4.73 MiB)

DWG-Dateien

dwg_kraso_bkp_wand (31.01 MiB)

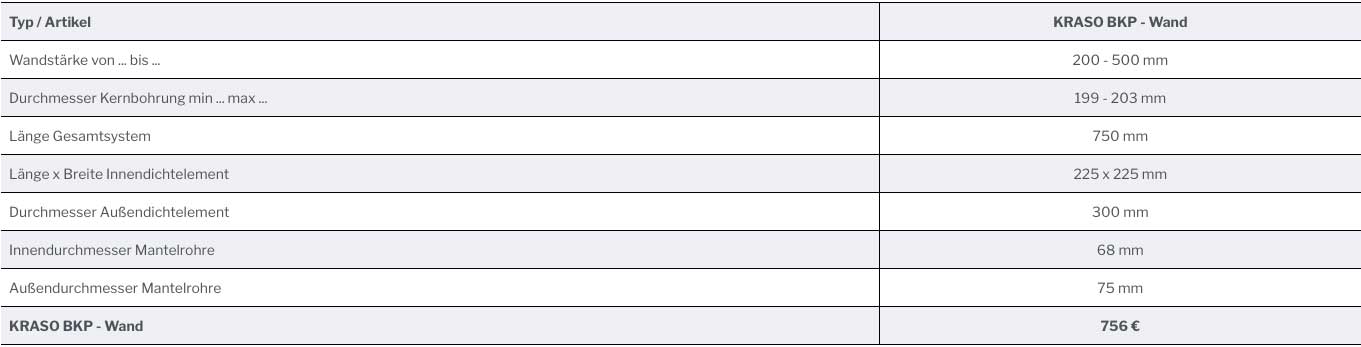

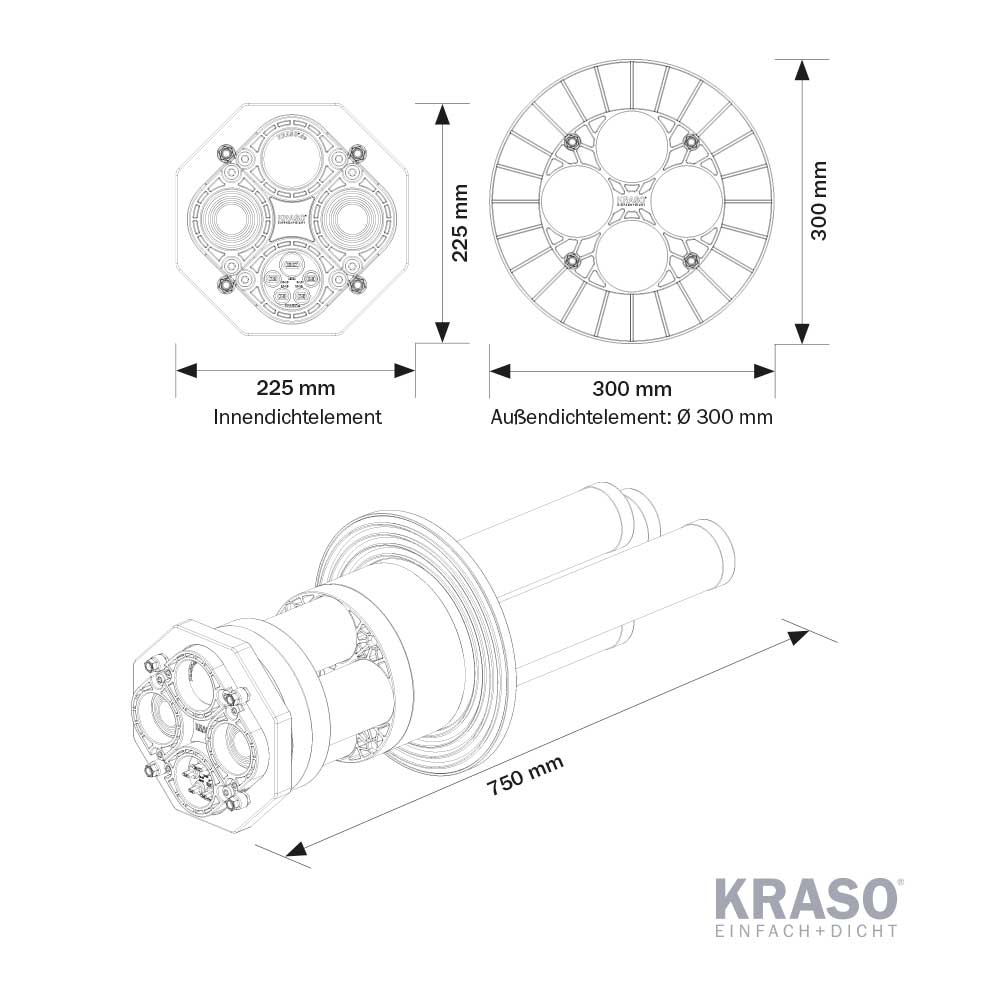

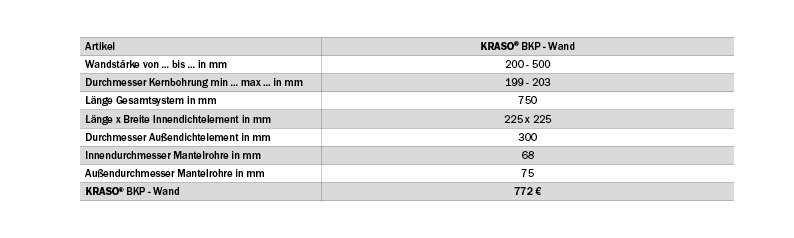

Typ / Artikel	KRASO BKP - Wand
Wandstärke von ... bis ...	200 - 500 mm
Durchmesser Kernbohrung min ... max ...	199 - 203 mm
Länge Gesamtsystem	750 mm
Länge x Breite Innendichtelement	225 x 225 mm
Durchmesser Außendichtelement	300 mm
Innendurchmesser Mantelrohre	68 mm
Außendurchmesser Mantelrohre	75 mm
KRASO BKP - Wand	772 €
