KRASO Bauherren-Komfortpaket

KRASO Bauherren-Komfortpaket - Wand - NFE

Mehrsparten-Hauseinführung für Versorgungsleitungen (Nah-, Fern- bzw. Erdwärme, Wasser, Strom, Telekommunikation) bei unterkellerten Gebäuden | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E

Mit Wärmepumpe oder Nah-, Fern-, Erdwärmenetz komfortabel in den Keller

+ Wärmepumpen- oder Nah-, Fern- und Erdwärme-Anschluss mit je einer Sparte für Vor- bzw. Rücklauf!

+ Für Wärmepumpen- bzw. Nah-, Fern- oder Erdwärme-Leitungen mit Durchmesser 110, 90, 75, 50, 40 oder 32 mm, optional auch mit 125 mm Durchmesser erhältlich.

+ Für Kernbohrung DN 300 (299 - 303 mm). Eins für alles: Fertigteilwände, Ortbetonwände, Futterrohr und Kernbohrung!

+ Außendichtelement mit Dichtflansch nach DIN 18533! Dichtbreite: 90 mm.

+ Gas- und geruchsdicht - hochwertig im Sinne der TA-Luft!

+ Zertifiziert bis 1 bar!

+ Radondichtigkeit IAF geprüft - erfüllt die Anforderungen für Radonvorsorgegebiete gem. FHRK Merkblatt MB 101! Methangasbeständig!

+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!

+ Enthält alle Komponenten für den Netzanschluss von Wärmepumpe, Nah-, Fern- bzw. Erdwärme, Wasser, Strom und Telekommunikation!

+ Inklusive Mantelrohrendstopfen – Kältebrücken werden so vermieden!

+ Optional erhältlich: KRASO BKP - Wand - NFE - Verlängerungsset – für Kabelschutzrohre, KRASO FLS oder biegesteife Mantelrohre!

+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E

Info

Lieferumfang:

• KRASO Bauherren-Komfortpaket - Wand - NFE bestehend aus

- Innendichtelement mit 5 Mantelrohren für die Aufnahme der Leitungen für Wärmepumpe, Nah-, Fern- bzw. Erdwärme
(Vor- und Rücklauf), Wasser, Strom und Telekommunikation inkl. Schutzkappen

- Außendichtelement

• Montageanleitung KRASO Bauherren-Komfortpaket - Wand - NFE

• Zollstock

• Installationsset bestehend aus

– KRASO BKP - Wand - NFE - Dichteinsatz – 2 Stück
Anwendungsbereich: 32, 40, 50, 75, 90, 110 mm oder blind, optional auch 125 mm erhältlich
- Primärdichtung + Sekundärdichtung NFE
· 2 x Endstopfen NFE
· 2 x Schlauchverbinder 125/125

– KRASO BKP - Dichteinsatz - Strom/Wasser - 2 Stück
mit stufenloser Scheibentechnik 26 - 50 mm oder blind
- Primärdichtung + Sekundärdichtung Strom/Wasser
- Mantelrohrendstopfen bestehend aus
· Endstopfen Strom/Wasser - geteilt -
· Schlauchverbinder 80

– KRASO BKP - Dichteinsatz - Telekommunikation -
Spannbereich: 5 - 13 mm, 3 x 7 - 13 mm, 13 - 21 mm
- Primärdichtung + Sekundärdichtung Telekommunikation
- Mantelrohrendstopfen bestehend aus
· Endstopfen Telekommunikation - geteilt -
· Schlauchverbinder 80

Optional erhältlich:

• KRASO BKP - Wand - NFE - Verlängerungsset

Downloads

Produktinformation

Produktinfo_KRASO_bkp_wand_nfe (4.13 MiB)

Prüfzeugnis

Prüfbericht_KRASO_BKP_Dichteinsatz (605.72 KiB)
Prüfbericht_KRASO_BKP_Wand_NFE (349.66 KiB)

Montageanleitung

Montageanleitung_KRASO_BKP_Wand_NFE (4.18 MiB)

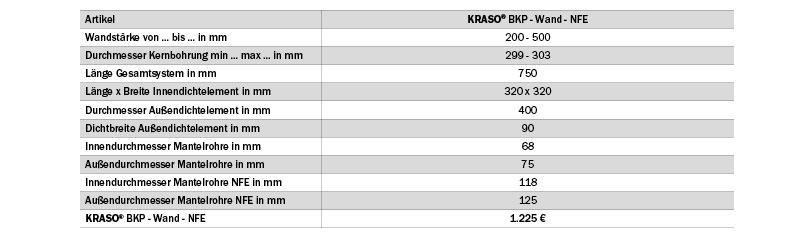

Typ / Artikel	KRASO BKP - Wand - NFE
Wandstärke von ... bis ...	200 - 500 mm
Durchmesser Kernbohrung min ... max ...	299 - 303 mm
Länge Gesamtsystem	750 mm
Länge x Breite Innendichtelement	320 x 320 mm
Durchmesser Außendichtelement	400 mm
Dichtbreite Außendichtelement	90 mm
Innendurchmesser Mantelrohre	68 mm
Außendurchmesser Mantelrohre	75 mm
Innendurchmesser Mantelrohre NFE	118 mm
Außendurchmesser Mantelrohre NFE	125 mm
KRASO BKP - Wand - NFE	1.225 €
