KRASO Bauherren-Komfortpaket - Boden

Anzahl Sparten

4-fach

3-fach

2-fach

1-fach

Inkl. KRASO FLS 90

3 Meter

6 Meter

9 Meter

12 Meter

KRASO Bauherren-Komfortpaket - Boden

KRASO Bauherren-Komfortpaket (BKP) - Boden, Mehrsparten-Hauseinführung für Versorgungsleitungen (Gas, Wasser, Strom, Telekommunikation) bei nicht unterkellerten Gebäuden inkl. KRASO FLS 90, inkl. Installationssets für Strom/Wasser (2 x), Telekommunikation, Strom + Telekommunikation als Standardbelegung für KRASO BKP - Boden - 4-fach, Wunschbelegung bei KRASO BKP - Boden - 3-fach, 2-fach, 1-fach, KRASO BKP - Montagesets Gas optional erhältlich |
WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E

KRASO Bauherren-Komfortpaket - Boden Die Mehrsparten-Hauseinführung für Gas, Wasser, Strom und Telekommunikation

+ Die komfortable Lösung für Bauherren: Gas, Wasser, Strom und Telekommunikationsleitungen sicher und dicht in nicht unterkellerte Gebäude einführen!

+ • DVGW-Zulassung nach VP 601: Gas- und druckwasserdichtes Gesamtsystem bis 1 bar!
• Gas- und geruchsdicht – hochwertig im Sinne der TA-Luft!
• Radondicht! Methangasbeständig!
• KRASO Vierstegdichtung: Außenabdichtung zum Beton: 10 bar! Gas- und druckwasserdichtes Gesamtsystem: 1 bar!

+ Einfache Montage dank stabiler Aufstellvorrichtung und Sichtkontrolle der Rastmuffe – hilft Einbaufehler zu vermeiden!

+ Schlauchdurchmesser: Außen 90 mm - innen 80 mm!

+ Flächenbündiger Einbau in der Bodenplatte – vermeidet Stolperfallen und Beschädigungen beim Aufmauern der Wände! Inklusive Bauzeitschutzdeckel + Durch den aufgerauten Spachtelflansch lassen sich Dampfsperrfolien problemlos anbinden!

+ Anpassbare Höhe, sowohl Bodenplatte als auch Estrich

+ Optional erhältliche KRASO BKP Gas Montagesets:
• Gashauseinführung Schuck DN 25
• Gashauseinführung RMA DN 25
• Gashauseinführung Voigt DN 25
• Gashauseinführung Voigt DN 32

+ Geteilte Endstopfen zur einfachen Montage!

+ Inklusive Verlängerungsset!

+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E

Info

Lieferumfang:

Die folgenden Angaben beziehen sich auf das KRASO Bauherren-Komfortpaket - Boden - 4-fach mit KRASO FLS 90 (3 Meter), bei anderen Ausführungen (3-fach, 2-fach, 1-fach) weicht der Lieferumfang ab.

• Standfuß

• Standfußverlängerung

• Trägerstangenpaar

• höhenverstellbares Bodenplattenelement 4-fach mit gas- und druckwasserdichter KRASO Vierstegdichtung, Spachtelflansch, Sichtkontrolle für Rastmuffe und vormontiertem Bauzeitschutzdeckel

• 4 x Flexibles Leerrohr-System KRASO FLS 90 (3 Meter) mit aufvulkanisierter Rastmuffe und Verschlussdeckel

• höhenverstellbarer KRASO BKP Estrichaufsatz mit Schutzdeckel und Gleitmittel

• Höhenfixierung für KRASO BKP Estrichaufsatz (2 Stück)

• Montageanleitungen KRASO Bauherren-Komfortpaket - Boden

• Zollstock

• KRASO BKP - Boden - Verlängerungsset bestehend aus
- 8 x Schrumpfschlauch 95/25
- 4 x Adapterrohr DN 90 mit Schutzdeckel

• Installationssets bestehend aus

– KRASO BKP - Dichteinsatz - Strom/Wasser - 2 Stück
mit stufenloser Scheibentechnik 26 - 50 mm oder blind
- Primärdichtung + Sekundärdichtung Strom/Wasser
- Mantelrohrendstopfen bestehend aus
· Endstopfen Strom/Wasser - geteilt -
· Schlauchverbinder 90/80

– KRASO BKP - Dichteinsatz - Telekommunikation -
Spannbereich: 5 - 13 mm, 3 x 7 - 13 mm, 13 - 21 mm
- Primärdichtung + Sekundärdichtung Telekommunikation
- Mantelrohrendstopfen bestehend aus
· Endstopfen Telekommunikation - geteilt -
· Schlauchverbinder 90/80

– KRASO BKP - Dichteinsatz - Strom + Telekommunikation -
Spannbereich: Strom 25 - 36 mm / Telekommunikation 2 x 5 - 10 mm, 3 x 7 - 14 mm
- Primärdichtung + Sekundärdichtung Strom + Telekommunikation
- Mantelrohrendstopfen bestehend aus
· Endstopfen Strom + Telekommunikation
· Schlauchverbinder 80
- Tube Gleitmittel

optional erhältliche KRASO BKP Gas Montagesets:

• Schuck DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen

• RMA DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen

• Voigt DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen

• Voigt DN 32 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen

Downloads

Produktinformation

Prduktinfo_KRASO_katalog_bkp_boden (6.76 MiB)
Product-Information_KRASO_BKP_floor (1.39 MiB)

Datenblatt

kraso_techn_datenblatt_bkp_boden (1.52 MiB)

Prüfzeugnis

Prüfbericht_KRASO_BKP_Boden (1.36 MiB)
Prüfbericht_KRASO_BKP_Dichteinsatz (605.72 KiB)

Montageanleitung

montageanleitung_kraso_bkp_boden (3.04 MiB)
montageanleitung_kraso_bkp_boden_installationsset (2.36 MiB)

DWG-Dateien

DWG_KRASO_BKP_Boden_2-fach (44.48 MiB)

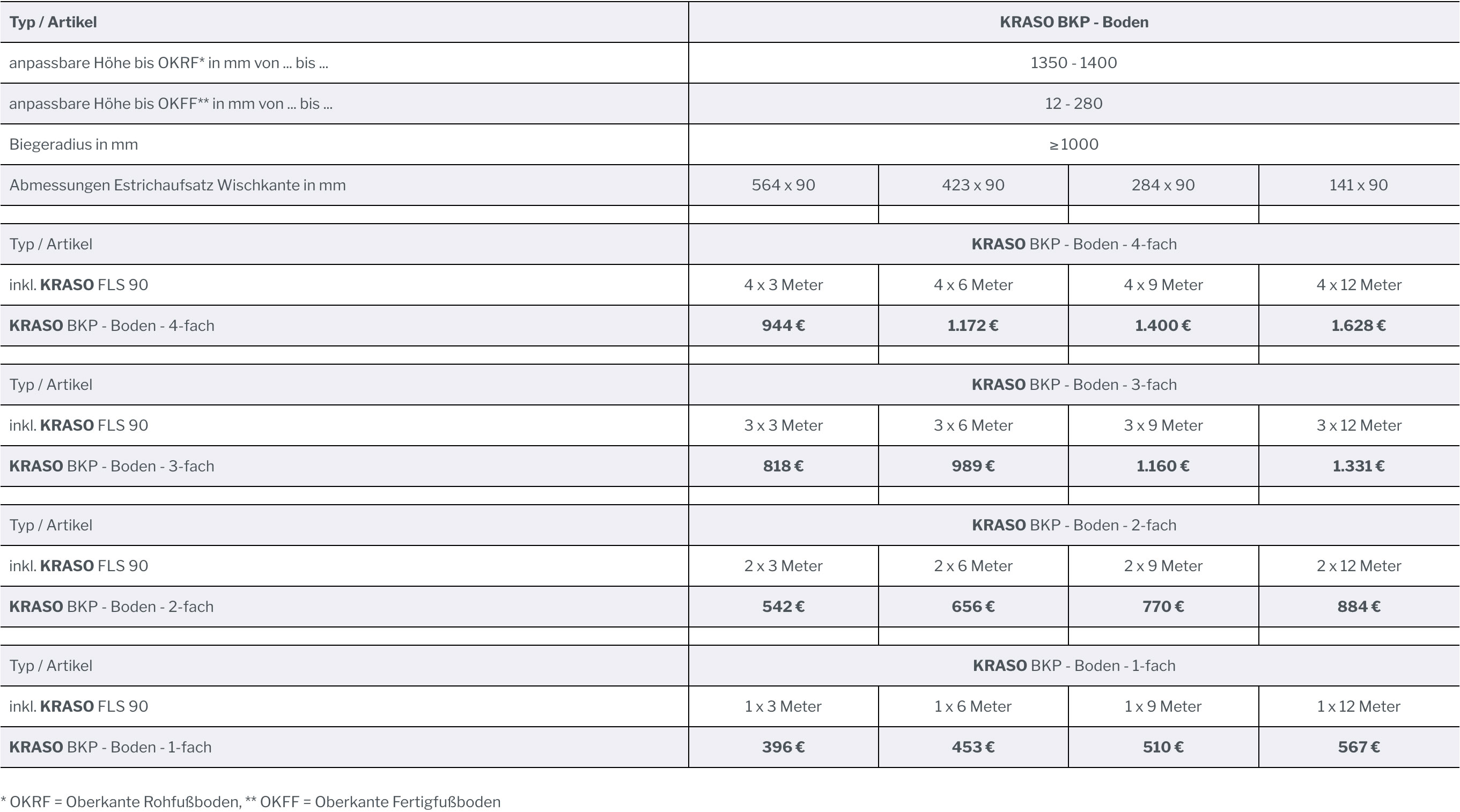

Typ / Artikel	KRASO BKP - Boden
anpassbare Höhe bis OKRF* in mm von ... bis ...	1350 - 1400
anpassbare Höhe bis OKFF** in mm von ... bis ...	12 - 280
Biegeradius in mm	≥ 1000
Abmessungen Estrichaufsatz Wischkante in mm	564 x 90	423 x 90	284 x 90	141 x 90

Typ / Artikel	KRASO BKP - Boden - 4-fach
inkl. KRASO FLS 90	4 x 3 Meter	4 x 6 Meter	4 x 9 Meter	4 x 12 Meter
KRASO BKP - Boden - 4-fach	963 €	1.197 €	1.431 €	1.665 €

Typ / Artikel	KRASO BKP - Boden - 3-fach
inkl. KRASO FLS 90	3 x 3 Meter	3 x 6 Meter	3 x 9 Meter	3 x 12 Meter
KRASO BKP - Boden - 3-fach	834 €	1.010 €	1.185 €	1.361 €

Typ / Artikel	KRASO BKP - Boden - 2-fach
inkl. KRASO FLS 90	2 x 3 Meter	2 x 6 Meter	2 x 9 Meter	2 x 12 Meter
KRASO BKP - Boden - 2-fach	553 €	670 €	787 €	904 €

Typ / Artikel	KRASO BKP - Boden - 1-fach
inkl. KRASO FLS 90	1 x 3 Meter	1 x 6 Meter	1 x 9 Meter	1 x 12 Meter
KRASO BKP - Boden - 1-fach	404 €	463 €	521 €	580 €

* OKRF = Oberkante Rohfußboden, ** OKFF = Oberkante Fertigfußboden
