KRASO Bauherren-Komfortpaket - Boden - NFE - Basis
KRASO Bauherren-Komfortpaket - Boden - NFE - Basis
für den Anschluss ans Nah-, Fern- oder Erdwärmenetz. Optional erhältlich: KRASO Folienflansch zur Einbindung in die Bodenplattenabdichtung
| WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
Einfach, komfortabel, dicht an die Wärmepumpe oder ans Nah-, Fern- und Erdwärmenetz
+ Die komfortable Lösung für den Anschluss von Luft-Wasser-Wärmepumpen (Monoblock) oder den Anschluss ans Nah-, Fern- und Erdwärmenetz – für flexible und vorgedämmte Rohrleitungen mit integriertem Vor- und Rücklauf.
+ Stabile, fertig montierte Aufstellvorrichtung: Aufstellen – Ausrichten – Betonieren – Anschließen – Fertig!
+ Für alle nicht unterkellerten Gebäude: Ein-/Mehrfamilienhäuser, öffentliche und gewerbliche Bauten
+ Auf Wunsch auch mit KRASO Folienflansch – zur Einbindung in die Fußbodenabdichtung.
+ KRASO Bauherren-Komfortpaket - Boden - NFE - Basis bestehend aus:
- KRASO Bauherren-Komfortpaket - Boden - NFE - Basis DN 200, DN 250 oder DN 315 mit druckwasserdichter, umlaufender KRASO Vierstegdichtung
- KRASO Leerrohraufsatz aus KG 2000: Für den Fußbodenaufbau im Gebäudeinneren
- Bauzeitschutzdeckel
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
Info
Lieferumfang:

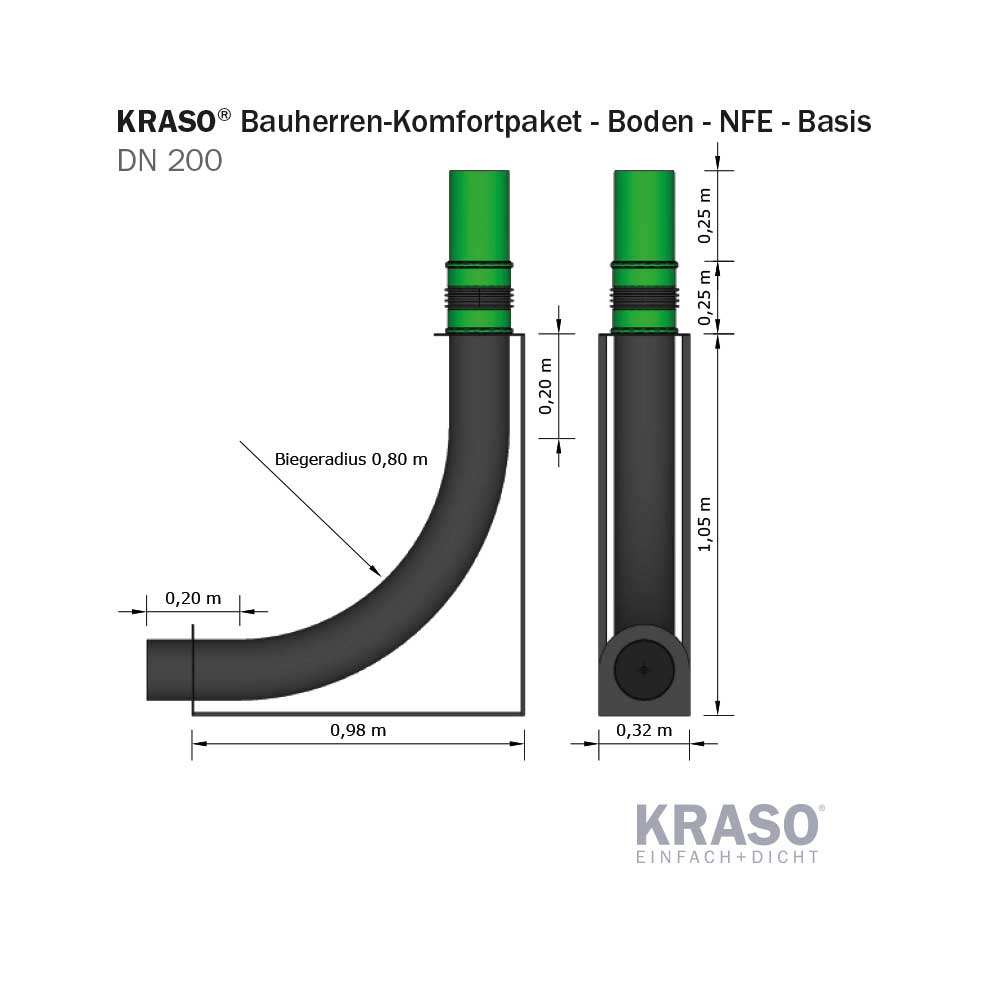

KRASO Bauherren-Komfortpaket - Boden - NFE - Basis mit Aufstellvorrichtung, Leerrohraufsatz und Bauzeitschutzdeckel -
Optional erhältlich: KRASO Folienflansch, Installationsset mit KRASO Dichteinsatz Typ DD/GR - GF und Zentrierscheibe
Downloads
|
Typ / Artikel |
KRASO BKP - Boden - NFE - Basis |
||||
|
Durchmesser DN |
DN 200 |
DN 200 |
DN 200 |
DN 250 |
DN 315 |
|
Biegeradius in mm |
800 |
1000 |
1250 |
800 |
1000 |
|
KRASO BKP - Boden - NFE - Basis |
914 € |
955 € |
1.017 € |
991 € |
1.154 € |
|
KRASO Folienflansch (optional erhältlich) |
237 € |
237 € |
237 € |
309 € |
400 € |
|
Installationsset (optional erhältlich) |
284 € |
284 € |
284 € |
339 € |
434 € |
KRASO Gebäudeeinführung KDS 150
zur Einführung von Versorgungsleitungen wie z.B. Wasser - Strom - Telefon usw. in nicht unterkellerte Gebäude. Zum Abdichten von Medienleitungen im Leerrohraufsatz keinen KRASO Systemdichteinsatz KDS 150, sondern KRASO Dichteinsätze verwenden! | WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit optionalem Spachtelflansch DIN 18533 W1 -E
Hat den Bogen raus – für Industrie und Gewerbe
+ Kabel und Rohre sicher und zuverlässig ins Gebäude führen: Mit einem Radius von 650 mm bzw. 1000 mm lassen sich Grundleitungen und Kabelschutzrohre im 90° Winkel an Gebäude ohne Unterkellerung anschließen.
+ KRASO Kabeldurchführungssystem KDS 150: flexibel und vielfach kombinierbar
+ Die KRASO Gebäudeeinführung KDS 150 kann durch das Stecksystem zu einer Reihe von beliebiger Anzahl erweitert werden - je nach Bedarf!
+ Zur Einführung von Leitungen wie z.B. Wasser, Strom, Telefon usw. in nicht unterkellerte Gebäude: Die optimale Lösung für Industrie und Gewerbe!
+ Abdichtung in der Bodenplatte durch druckwasserdichte, umlaufende KRASO Vierstegdichtung
+ Mit stabiler Aufstellvorrichtung zur Positionierung vor dem Betonieren
+ Flexible Anschlussmöglichkeiten auf der Außenseite durch KRASO Kabeldurchführungssystem KDS 150
+ Zusätzliche Medienrohrabdichtung innenseitig durch KRASO Dichteinsätze
+ Im Lieferumfang enthalten: KRASO KDS 150 Leerrohraufsatz mit Bajonettanschluss, für den Fußbodenaufbau mit Fußbodenheizung, Dämmung und Estrich
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit optionalem Spachtelflansch DIN 18533 W1 -E
KRASO Gebäudeeinführung KDS 150 - Sonder
Biegeradius ca. 200 cm, für den sicheren Anschluss von Versorgungsleitungen wie z.B. Wasser - Strom - Telefon usw. im nicht unterkellerten Bereich. Mit Aufstellvorrichtung, Leerrohraufsatz 20 cm, sowie druckwasserdichter, umlaufender KRASO Vierstegdichtung und 2 KRASO KDS Verschlussdeckeln
KRASO BKP - Boden - NFE - Installationsset
Optional erhältliches Installationsset für KRASO Bauherren-Komfortpaket - Boden - NFE, bestehend aus:KRASO Dichteinsatz Typ DD/GR - GF
speziell für gerippte Rohre, mit
Großflansch, MPA geprüfte Druckwasserdichtigkeit bis 1,0 barZentrierscheibe zur inneren Fixierung der Fernwärmeleitung(Bitte geben Sie bei Bestellung des Installationssets den Außendurchmesser der Nah-/Fernwärmeleitung an! Diese erfahren Sie vom örtlichen
Versorgungsunternehmen.)
KRASO Bauherren-Komfortpaket - Wand
Mehrsparten-Hauseinführung für Versorgungsleitungen (Gas, Wasser, Strom, Telekommunikation) bei unterkellerten Gebäuden, KRASO BKP Gas
Montagesets optional erhältlich | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E
Mehrsparten-Hauseinführung für unterkellerte Gebäude: Gas, Wasser, Strom und Telekommunikation
+ DVGW-Zulassung nach VP 601: Gas- und druckwasserdichtes Gesamtsystem bis 1 bar!+ Für Kernbohrung und Futterrohr DN 200 (199 - 203 mm). Für Fertigteilwände und Ortbetonwände!+ Außendichtelement mit Dichtflansch nach DIN 18533! Dichtbreite: 80 mm+ Dicht in WU-Betonkonstruktionen mit Beanspruchungsklasse 1 (ständig oder zeitweise drückendes Wasser).+ Radondichtigkeit IAF geprüft - erfüllt die Anforderungen für Radonvorsorgegebiete
gem. FHRK Merkblatt MB 101! Methangasbeständig!+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!+ Geteilte Endstopfen zur einfachen Montage!+ Bereit für den Netzanschluss von Gas, Wasser, Strom und Telekommunikation:Geprüft nach DVGW! Inklusive KRASO BKP - Dichteinsätzen für Strom/Wasser,
Telekommunikation, Strom + Telekommunikation+ Optional erhältliche KRASO BKP Gas Montagesets:• Gashauseinführung Schuck DN 25• Gashauseinführung RMA DN 25
• Gashauseinführung Voigt DN 25
• Gashauseinführung Voigt DN 32+ Inklusive KRASO BKP - Wand - Verlängerungsset!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E
KRASO BKP Estrichaufsatz
für KRASO Bauherren-Komfortpaket - Boden - 1- bis 4-fach, mit Höhenfixierung, Schutzfolie und Gleitmittel, anpassbare Höhe von 12 bis 280 mm oder 12 bis 590 mm
KRASO BKP Gas Montagesets
zur Verdreh- und Ausreißsicherung von Gashauseinführungen, nach DVGW VP 601, inkl. Primär- und Sekundärdichtelementen, Gasabschlussstopfen und Schneidschrauben
KRASO BKP - Dichteinsätze
Installationssets für KRASO Bauherren-Komfortpaket - Boden und KRASO Bauherren-Komfortpaket - Wand, Wand - NFE und Wand - ESH: Strom/Wasser, Telekommunikation, Strom + Telekommunikation. Geprüft nach DVGW!
Dichteinsatz bestehend ausPrimärdichtung zur innenseitigen Aufnahme der Strom-, Wasser- bzw. TelekommunikationsleitungenSekundärdichtung zur innenseitigen Aufnahme der Strom-, Wasser- bzw. TelekommunikationsleitungenAnwendungsbereich:
Primärdichtung Strom/Wasser: 26 - 50 mmPrimärdichtung Telekommunikation: 5 - 13 mm, 3 x 7 - 13 mm, 13 - 21 mmPrimärdichtung Strom + Telekommunikation: Strom 25 - 36 mm, Telekommunikation 2 x 5 - 10 mm, 3 x 7 - 14 mm
Mantelrohrendstopfen
Optionale Mantelrohrendstopfen zu den Installationssets für KRASO Bauherren-Komfortpaket - Boden und KRASO Bauherren-Komfortpaket - Wand, Wand - NFE und Wand - ESH: Strom/Wasser, Telekommunikation, Strom + Telekommunikation. Geprüft nach DVGW!
Mantelrohrendstopfen bestehend aus
Endstopfen zur außenseitigen Aufnahme der Strom-, Wasser- bzw. Telekommunikationsleitungen
Schlauchverbinderzur Verbindung mit Mantelrohr und Aufnahme des Endstopfens
KRASO Bauherren-Komfortpaket - Wand - Garten
Mehrsparten-Hausausführung für Strom, Wasser oder Telekommunikation bei unterkellerten Gebäuden, inkl. Installationssets für Strom/Wasser (2 x), Telekommunikation, Strom + Telekommunikation | WU-Richtlinie: Beanspruchungsklasse 1 + 2
Mehr Komfort für den Garten!
+ Mit dem KRASO Bauherren-Komfortpaket - Wand - Garten lassen sich Projekte für Hof und Garten problemlos realisieren: Beleuchtung, Pool, Gartensauna, Wallbox u. v. m.
+ Für Kernbohrung und Futterrohr DN 200 (199 - 203 mm). Für Fertigteilwände und Ortbetonwände!
+ Dicht in WU-Betonkonstruktionen mit Beanspruchungsklasse 1 (ständig oder zeitweise drückendes Wasser).
+ Radondicht! Methangasbeständig!
+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!
+ Geteilte Abschlussstopfen zur einfachen Montage!
+ Bereit für den Netzanschluss von Wasser, Strom und Netzwerkleitungen: Geprüft nach DVGW! Inklusive KRASO BKP - Dichteinsätzen für Strom/Wasser (2 x), Telekommunikation, Strom + Telekommunikation
+ Optional erhältliches Außendichtelement mit Dichtflansch nach DIN 18533! Dichtbreite: 80 mm.
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit optionalem Außendichtelement DIN 18533 W1 -E und W2.1 -E
KRASO Bauherren-Komfortpaket - Boden - 110
KRASO Bauherren-Komfortpaket (BKP) - Boden - 110 – 1-fach, Einsparten-Hauseinführung für Versorgungsleitungen (Wärmepumpe, Nah-/ Fern-/ Erdwärme, Gas, Wasser oder Strom) bei nicht unterkellerten Gebäuden, inkl. KRASO FLS 110. | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -EDie flexible Hauseinführung für Wärmepumpe, Nah-/ Fern-/ Erdwärme, Gas, Wasser oder Strom
+ Die sichere Hauseinführung für Wärmepumpen in nicht unterkellerte Gebäude:
KRASO Bauherren-Komfortpaket - Boden - 110 für Wasser-Wasser-Wärmepumpen und Sole-Wasser-Wärmepumpen (Sonde und Kollektor). KRASO Bauherren-Komfortpaket - Boden - 110 - SWP für Luft-Wasser-Wärmepumpen (Split).
+ Flexibel: Auch für Belegung mit Nah-, Fern- oder Erdwärmeleitungen, Gas, Wasser oder Strom bis DN 50 nutzbar.
+ Mit druckwasserdichter, umlaufender KRASO Vierstegdichtung: Außenabdichtung zum Beton: 10 bar!
+ Radondicht!
+ Schlauchdurchmesser: Außen 110 mm - innen 100 mm!
+ Stabile Aufstellvorrichtung mit Standfußverlängerung für einen sicheren Stand und eine einfache Montage.
+ Flächenbündiger Einbau in der Bodenplatte – vermeidet Stolperfallen und Beschädigungen beim Aufmauern der Wände! Inklusive Bauzeitschutzdeckel
+ Inkl. Leerrohraufsatz (25 cm, Innendurchmesser: 100 mm) für einen flexiblen Fußbodenaufbau
+ Inkl. flexiblem Leerrohrsystem KRASO FLS 110 (Innendurchmesser: 100 mm): Biegeradius 1000 mm. Inkl. Schlauchverbinder 110 und Abschlussstopfen
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
KRASO Bauherren-Komfortpaket - Boden - 5-fach
KRASO Bauherren-Komfortpaket (BKP) - Boden, Mehrsparten-Hauseinführung für Versorgungsleitungen (Gas,
Wasser, Strom, Telekommunikation) bei nicht unterkellerten Gebäuden inkl. KRASO FLS 90, inkl. Installationssets
für Strom/Wasser (3 x), Telekommunikation, Strom + Telekommunikation als Standardbelegung für KRASO BKP - Boden - 5-fach, KRASO BKP - Montagesets Gas optional erhältlich | WU-Richtlinie: Beanspruchungsklasse
1 + 2, DIN 18533 W1.1 -E
Bauen für die Zukunft: 10 Meter Leerrohr + 1 Sparte mehr
+ Bauherren bauen für die Zukunft! Mit einer fünften Sparte und 10 Metern Leerrohr
sind Sie bestens für künftige Projekte und Entwicklungen vorbereitet! + Mit einem bis zur Grundstücksgrenze verlegtem Leerrohrsystem ersparen Sie sich
Kosten und Aufwand für Bagger- und Grabungsarbeiten auf eigenem Grund bei
künftigen Nachbelegungen oder Anschlussverstärkungen. Das KRASO BauherrenKomfortpaket - Boden - 5-fach enthält pro Sparte 10 Meter KRASO FLS 90! + WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
KRASO BKP - Garten - Verlängerungsset
zur Verlängerung der Kabelschutzrohre bei KRASO BKP - Boden - Garten und - Wand - Garteninkl. 10 Meter Kabelschutzrohr DN 75
KRASO Bauherren-Komfortpaket - Wand - NFE
Mehrsparten-Hauseinführung für Versorgungsleitungen (Nah-, Fern- bzw. Erdwärme, Wasser, Strom, Telekommunikation) bei unterkellerten Gebäuden | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E Mit Wärmepumpe oder Nah-, Fern-, Erdwärmenetz komfortabel in den Keller
+ Wärmepumpen- oder Nah-, Fern- und Erdwärme-Anschluss mit je einer Sparte für Vor- bzw. Rücklauf!
+ Für Wärmepumpen- bzw. Nah-, Fern- oder Erdwärme-Leitungen mit Durchmesser 110, 90, 75, 50, 40 oder 32 mm, optional auch mit 125 mm Durchmesser erhältlich.
+ Für Kernbohrung DN 300 (299 - 303 mm). Eins für alles: Fertigteilwände, Ortbetonwände, Futterrohr und Kernbohrung!
+ Außendichtelement mit Dichtflansch nach DIN 18533! Dichtbreite: 90 mm.
+ Gas- und geruchsdicht - hochwertig im Sinne der TA-Luft!
+ Zertifiziert bis 1 bar!
+ Radondichtigkeit IAF geprüft - erfüllt die Anforderungen für Radonvorsorgegebiete gem. FHRK Merkblatt MB 101! Methangasbeständig!
+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!
+ Enthält alle Komponenten für den Netzanschluss von Wärmepumpe, Nah-, Fern- bzw. Erdwärme, Wasser, Strom und Telekommunikation!
+ Inklusive Mantelrohrendstopfen – Kältebrücken werden so vermieden!
+ Optional erhältlich: KRASO BKP - Wand - NFE - Verlängerungsset – für Kabelschutzrohre, KRASO FLS oder biegesteife Mantelrohre!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E
KRASO BKP - Wand - NFE - Verlängerungsset
zur Verlängerung der Mantelrohre für Wasser, Strom und Telekommunikation beim KRASO Bauherren-Komfortpaket - Wand - NFE mit bauseitig gestelltem Kabelschutzrohr
KRASO Bauherren-Komfortpaket - Wand - SWP
Einsparten-Hauseinführung für Steuerungskabel und Kältemittelleitungen von Luft-Wasser-Wärmepumpen (Split) bei unterkellerten Gebäuden
| WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -EHauseinführung für Luft-Wasser-Wärmepumpen (Split)+ Einfache und sichere Einsparten-Hauseinführung für Neubau und Sanierung bei unterkellerten Gebäuden
+ Für Kernbohrung DN 150 (149 - 153 mm). Für Fertigteilwände, Ortbetonwände und Mauerwerk. Für Wandstärken von 160 – 500 mm
+ Außendichtelement mit Dichtflansch nach DIN 18533! Dichtbreite: 80 mm.
+ Mit KRASO Dichteinsatz Typ SWP mit Großflansch zur Leitungsaufnahme im Inneren.
Anwendungsbereich:
Für Steuerungskabel, geschlossen: Stufenlose Scheibentechnik
2 x 5 - 18 mm, mit Stopfen
Für Kältemittelleitungen, geteilt:- Scheibentechnik 1 x 6 - 13 mm
für 1/4 oder 3/8 Zoll Leitungen, mit Stopfen- Scheibentechnik 1 x 6 - 18 mm
für 1/4, 3/8, 1/2 oder 5/8 Zoll Leitungen, mit Stopfen
+ Radondichtigkeit IAF geprüft - gem. FHRK Merkblatt MB 101!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E
KRASO FLS 90 - Flexibles Leerrohr-System
Flexibles Leerrohr-System als Kabelschutzschlauch zur Verlängerung des KRASO Bauherren-Komfortpakets - Boden - 90 mittels KRASO Verlängerungsset, innen glatt für schonenden Kabelzug, außen glatt zur optimalen Abdichtung, flexibel, erhöhte Druck- und Vakuumfestigkeit, hohe axiale Festigkeit, gute Laugen- und Säurebeständigkeit, sole- und seewasserfest, gute UV- und Ozonbeständigkeit, gas- und flüssigkeitsdicht, RoHS konform (Restriction of Hazardous Substances), Scheiteldruckfestigkeit 629 N, Prüfungen nach DIN EN 61386-24 führen zu folgenden
Klassifizierungen: Typ 250 - Schlagfestigkeit: Normal – Klassifizierungscode: N250
KRASO Bauherren-Komfortpaket - Boden - Garten
Einsparten-Hausausführung für Strom, Wasser oder Telekommunikation bei nicht unterkellerten Gebäuden inkl. Kabelschutzrohr (DN 75, 10 Meter), inkl. Installationssets für Strom + Telekommunikation | WU-Richtlinie: Beanspruchungsklasse 1 + 2
Für mehr Garten-Komfort!
+ Mit dem KRASO Bauherren-Komfortpaket - Boden - Garten lassen sich Projekte für Hof und Garten problemlos realisieren: Beleuchtung, Pool, Gartensauna, Wallbox u.v.m.
+ Für nicht unterkellerte Gebäude: Strom-, Wasser- und Telekommunikationsleitungen einfach und dicht aus dem Hausanschlussraum in den Garten führen!
+ KRASO Vierstegdichtung: Außenabdichtung zum Beton: 10 bar! Radondicht! Methangasbeständig!
+ Einfache Montage dank stabiler Aufstellvorrichtung und Sichtkontrolle der Rastmuffen – hilft Einbaufehler zu vermeiden!
+ Flächenbündiger Einbau in der Bodenplatte – vermeidet Stolperfallen und Beschädigungen beim Aufmauern der Wände! Inklusive Bauzeitschutzdeckel.
+ Problemlose Anbindung von Dampfsperrfolien durch aufgerauten Spachtelflansch!
+ Anpassbare Höhe, sowohl Bodenplatte als auch Estrich.
+ Kombinierbar mit KRASO Bauherren-Komfortpaket - Boden als Hauseinführung!
+ Inklusive KRASO BKP - Dichteinsatz - Strom + Telekommunikation!Spannbereich: Strom 25 - 36 mm,Telekommunikation 2 x 5 - 10 mm, 3 x 7 - 14 mm
+ Optional erhältliche KRASO BKP - Dichteinsätze:
KRASO BKP - Dichteinsatz - Strom/WasserKRASO BKP - Dichteinsatz - Telekommunikation
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
KRASO Bauherren-Komfortpaket - Boden
KRASO Bauherren-Komfortpaket (BKP) - Boden, Mehrsparten-Hauseinführung für Versorgungsleitungen (Gas, Wasser, Strom, Telekommunikation) bei nicht unterkellerten Gebäuden inkl. KRASO FLS 90, inkl. Installationssets für Strom/Wasser (2 x), Telekommunikation, Strom + Telekommunikation als Standardbelegung für KRASO BKP - Boden - 4-fach, Wunschbelegung
bei KRASO BKP - Boden - 3-fach, 2-fach, 1-fach, KRASO BKP - Montagesets Gas optional erhältlich |WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
KRASO Bauherren-Komfortpaket - Boden
Die Mehrsparten-Hauseinführung für
Gas, Wasser, Strom und Telekommunikation
+ Die komfortable Lösung für Bauherren: Gas, Wasser, Strom und Telekommunikationsleitungen sicher und dicht in nicht unterkellerte Gebäude einführen!+ • DVGW-Zulassung nach VP 601: Gas- und druckwasserdichtes Gesamtsystem bis 1 bar! • Gas- und geruchsdicht – hochwertig im Sinne der TA-Luft! • Radondicht! Methangasbeständig! • KRASO Vierstegdichtung: Außenabdichtung zum Beton: 10 bar! Gas- und druckwasserdichtes Gesamtsystem: 1 bar!+ Einfache Montage dank stabiler Aufstellvorrichtung und Sichtkontrolle der Rastmuffe
– hilft Einbaufehler zu vermeiden!+ Schlauchdurchmesser: Außen 90 mm - innen 80 mm!+ Flächenbündiger Einbau in der Bodenplatte – vermeidet Stolperfallen und
Beschädigungen beim Aufmauern der Wände! Inklusive Bauzeitschutzdeckel
+ Durch den aufgerauten Spachtelflansch lassen sich Dampfsperrfolien problemlos anbinden!+ Anpassbare Höhe, sowohl Bodenplatte als auch Estrich+ Optional erhältliche KRASO BKP Gas Montagesets:• Gashauseinführung Schuck DN 25
• Gashauseinführung RMA DN 25
• Gashauseinführung Voigt DN 25
• Gashauseinführung Voigt DN 32 + Geteilte Endstopfen zur einfachen Montage! + Inklusive Verlängerungsset! + WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
