RWTH, Aachen
Modernisierung der Versorgungsmedien |
Ausgangssituation |
| An einem Bestandsgebäude der RWTH Aachen, mussten in die Jahre gekommene Versorgungsmedien wie Gas, Wasser usw. ausgetauscht und erneuert werden. | Im Zuge der Sanierung wurde ein großer Durchbruch im alten Mauerwerk nötig, um eine neue Wasserleitung und neue Fernwärmeleitungen zum Ersatz der Gasversorgung zu verlegen. Die Herausforderung bestand darin, diesen Durchbruch im Nachgang wieder druckwasserdicht gegen Wassereintritt ins Gebäude der RTHW abzudichten. |
Lösung

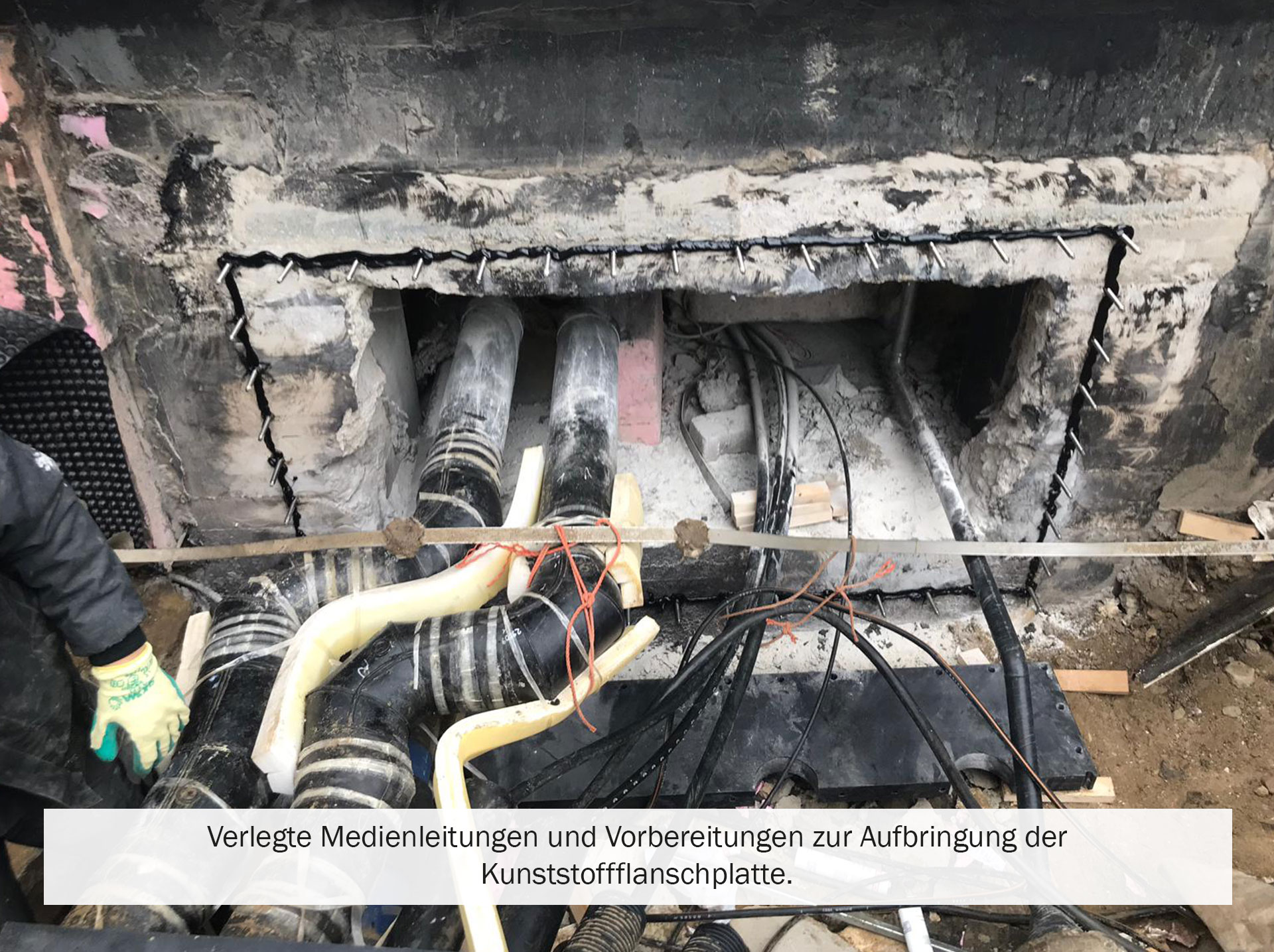

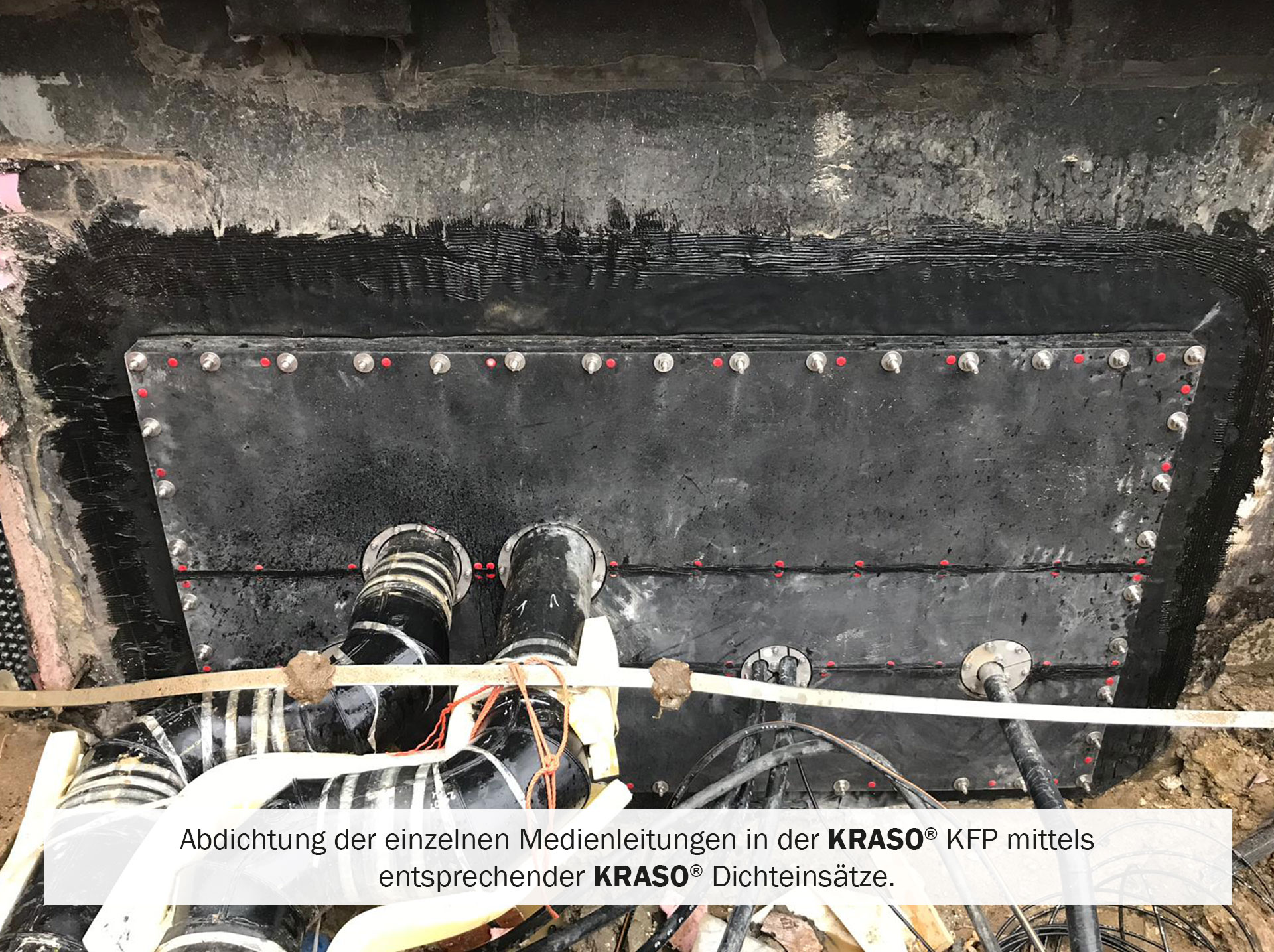

Zunächst wurden alle neuen Medienleitungen verlegt, danach ein Aufmaß vor Ort durch unser Montageteam vorgenommen. Im Anschluss daran erfolgte die Produktion passender Produkte bei uns im Werk, daraufhin die Montage vor Ort. Die Kunststoffflanschplatte wurde vor den Durchbruch aufgebracht und danach der Folienflansch fachgerecht auf das Mauerwerk geklebt. An den Folienflansch konnte im Nachhinein die aufgebrachte Flächenabdichtung angearbeitet werden. Die einzelnen Medienleitungen wurden abschließend mittels KRASO® Dichteinsätzen in der KRASO® KFP abgedichtet.Zugehörige Produkte
KRASO Kunststoffflanschplatte Typ KFP - Mehrfach -
zur Durchführung von Rohren oder Kabeln mittels KRASO Dichteinsatz (nicht im Lieferumfang enthalten), Kernbohrung nicht notwendig, einfache Öffnung oder Aussparung in der Wand ausreichend, gegen drückendes Wasser bis 3,0 bar, Platte aus 60 mm starkem hochfestem Spezialkunststoff, EPDM Flachdichtung, ID = InnenDurchmesser Futterrohr EchtmaßTyp KFP - Mehrfach / Mehrfach geteilt
+ Die Flanschplatte aus hochfestem Spezialkunststoff lässt sich nachträglich montieren.
+ Montage vor einer Wand aus WU-Beton oder mit Folienflansch vor einer Wand mit Flächenabdichtung.
+ Anschließende Abdichtung der Medienleitung in der Kunststoffflanschplatte mittels KRASO Dichteinsatz
KRASO Dichteinsatz Universal Mehrfach - geteilt -
zur Durchführung von mehreren Medienleitungen/Kabeln einsetzbar, geteilte Ausführung für den nachträglichen Einbau, DrehmomentKontrollMutter KRASO DKM, 40 mm Dichtung | WU- Richtlinie: Beanspruchungsklasse 1 + 2
Universell einsetzbar - mehrfach flexibel+ Für Kernbohrungen und Futterrohre+ Stufenlose Scheibentechnik: Universell für die verschiedensten Außendurchmesser von Medienleitungen/Kabeln einsetzbar - auch bei mehrfacher Durchführung! Geteilte Ausführung für den nachträglichen Einbau!+ KRASO Dichteinsatz-Qualität: 5 mm starke Klemmplatten aus rostfreiem Edelstahl V2A, 40 mm Dichtung aus speziell entwickelter Gummimischung, aufgeschweißte Bolzen statt durchgesteckter Schrauben+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!+ MPA-geprüft: Schützt zuverlässig gegen drückendes Wasser bis 2,5 bar!+ Gas- und geruchsdicht - hochwertig im Sinne der TA-Luft!+ Radondichtigkeit IAF geprüft - erfüllt die Anforderungen für Radonvorsorgegebiete gem. FHRK Merkblatt MB 101!+ WU-Richtlinie: Beanspruchungsklasse 1+2.
